荷 载 效 应 组 合 (GB 50009-2012)、(GB 50011-2010)、(JGJ 3-2010)等

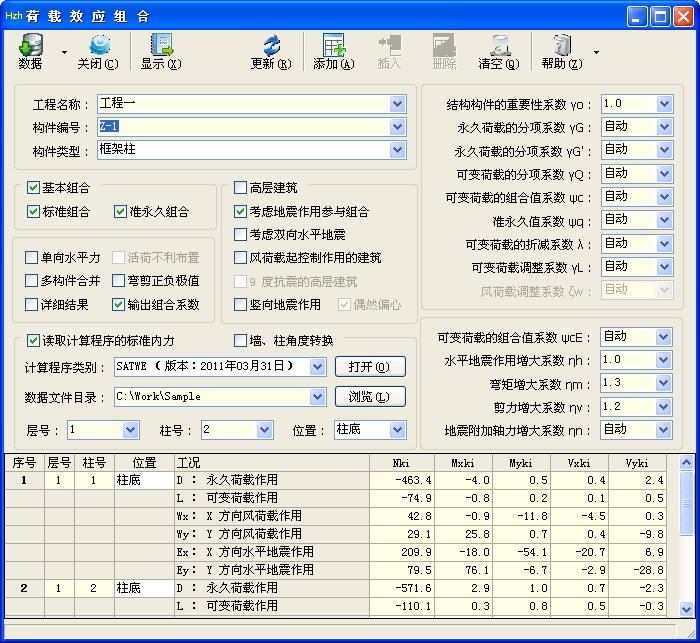

子程序界面

更新

  • 本子程序界面的原始数据可在取代的更新子程序中打开。

  • 点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单,选择“在更新版本中打开”,子程序界面的原始数据将在更新的【荷载效应组合】子程序中打开。

  • 本子程序被取代的主要原因是《建筑结构可靠性设计统一标准》GB 50068-2018 自 2019 年 4 月 1 日起实施。

技术条件

  • 摘要:根据永久荷载、可变荷载、风荷载、地震作用等各工况的内力标准值,计算框架梁、框架柱等构件荷载效应的基本组合、标准组合及准永久组合,并可进行多柱合并计算。提供外接程序接口。

  • 编制依据

    • 《建筑结构荷载规范》GB 50009-2012,以下简称“荷载规范”;

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版);

    • 《建筑抗震设计规范》GB 50011-2010(2016 年版),以下简称“抗震规范”;

    • 《建筑结构可靠度设计统一标准》GB 50068-2001;

    • 《高层建筑混凝土结构技术规程》JGJ 3-2010,以下简称“高规”。

  • 本子程序仅适用于荷载与荷载效应为线形的情况。

  • 轴向力正负号的约定:压力为负值、拉力为正值。

输出选项

  • 构件类型

    • 选择进行荷载效应组合的构件类型,可选择“框架柱”“框架梁”“无水平作用的次梁”“剪力墙”“通用构件”等。

  • □基本组合□标准组合□准永久值组合

    • 分别设置是否输出作用效应的基本组合、标准组合及准永久值组合。

    • 可单选或多选。

  • □单向水平力

    • 设置是否仅考虑单方向水平作用。

    • 当勾选时,仅考虑单方向水平作用,可分别输入正、反方向的风荷载作用或水平地震作用。例如平面框架计算软件 PK 中的左风、右风、左地震、右地震等。

    • 当未勾选时,同时考虑 X、Y 双方向水平作用,同一方向上仅输入一次风荷载作用或水平地震作用,正、反方向的水平作用视为大小相等、方向相反。作用效应组合时,正、反方向水平作用效应则取绝对值相等、互为异号分别进行组合。

  • □活荷不利布置

    • 设置是否考虑楼面或屋面活荷不利布置。

    • 当“构件类型”为“框架梁”“无水平作用的次梁”“通用构件”时可设置是否考虑活荷不利布置。

    • 当勾选时,表格增加“L-:活荷载随机作用时负弯矩”“L+:活荷载随机作用时正弯矩包络”两行。

  • □多构件合并

    • 设置是否进行多构件合并计算。

    • 当“构件类型”为“框架柱”“剪力墙”或“通用构件”时,可选择多柱、多构件合并计算。

    • 当“构件类型”为“框架柱”或“剪力墙”时,仅对截面为“柱底”或“墙底”的构件进行合并计算。

    • 合并计算时,在组合之前先将表格中所有构件的各工况下作用效应的标准值叠加,然后再进行作用效应的组合。合并计算结果没有考虑构件的平面相对位置,即未对弯矩值作移轴处理。

  • □弯剪正负极值

    • 设置输出控制内力组合时是否区分弯矩、剪力的正负极值。

    • 当“构件类型”为“框架柱”“剪力墙”或“通用构件”时可选。

    • 当勾选时,将区分弯矩、剪力的正负极值输出控制内力,取包含弯矩 M 最小值(多数情况下为负值)的一组控制内力为 Mmin;取包含弯矩 M 最大值(多数情况下为正值)的另一组控制内力为 Mmax。同理可得剪力 V 最小值、最大值对应的两组控制内力 Vmin、Vmax

    • 当未勾选时,取弯矩 M、剪力 V 绝对值最大的组合内力为 Mmax、Vmax,不输出 Mmin、Vmin。控制内力 Mmax、Vmax 中弯矩、剪力可能为正值,也可能为负值。

  • □详细结果

    • 设置是否输出详细的计算结果。

    • 当勾选时,输出组合系数及各工况的组合值。

  • □输出组合系数

    • 设置是否输出组合系数。

    • 组合系数为作用的分项系数或作用的分项系数、组合值系数及调整系数的乘积。

作用效应组合的选项

  • □高层建筑

    • 设置是否为高层建筑。

    • 根据高规第 2.1.1 条的规定,高层建筑为“10 层及 10 层以上或房屋高度大于 28m 的住宅建筑和房屋高度大于 24m 的其他高层民用建筑”。

    • 高层建筑的永久荷载效应、可变荷载效应、风荷载效应及地震作用效应的组合按高规第 5.6 节等有关规定执行,并可考虑偶然偏心。

  • □考虑地震作用参与组合

    • 设置是否考虑地震作用参与组合。

  • □考虑双向水平地震

    • 设置是否考虑双向水平地震。

    • 根据抗震规范第 5.1.1 条第 3 款的规定,质量和刚度分布明显不对称的结构,应计入双向水平地震作用下的影响。

  • □风荷载起控制作用的建筑

    • 设置是否为风荷载起控制作用的建筑。

    • 抗震规范条文说明第 5.4.1 条指出,“所谓风荷载起控制作用,指风荷载和地震作用产生的总剪力和倾覆力矩相当的情况”。

    • 对于高层建筑,高规中“60m 以上的高层建筑”,即为风荷载起控制作用的建筑,有地震作用效应组合时,重力荷载效应、风荷载效应和地震作用效应的分项系数按高规第 5.6.4 条采用。

  • □9 度抗震的高层建筑

    • 设置是否为 9 度抗震设计的高层建筑。

    • 抗震设防烈度 9 度的高层建筑,应计算竖向地震作用。

    • 9 度抗震设计的高层建筑,若属于大跨度和长悬臂结构,还应同时勾选“□竖向地震作用”,考虑以竖向地震作用为主的组合。

  • □竖向地震作用

    • 设置是否计入竖向地震作用并考虑以竖向地震作用为主的组合。

    • 抗震设防烈度不低于 8 度及高层建筑 7 度(0.15g)时的大跨度和长悬臂结构,应计入竖向地震作用并考虑以竖向地震作用为主的组合。

    • 注意:9 度抗震的高层建筑,若不属于大跨度和长悬臂结构,可不考虑以竖向地震作用为主的某些组合,不必勾选本勾选项。

    • 关于大跨度和长悬臂结构,根据我国大陆和台湾地震的经验,9 度和 9 度以上时,跨度大于 18m 的屋架、1.5m 以上的悬挑阳台和走廊等震害严重甚至倒塌;8 度时,跨度大于 24m 的屋架、2m 以上的悬挑阳台和走廊等震害严重(抗震规范条文说明第 5.1.1 条第 5 款)。

  • □考虑偶然偏心

    • 设置是否考虑偶然偏心。

    • 高规第 4.3.3 条规定,“计算单向地震作用时应考虑偶然偏心的影响”。

作用效应组合的系数

  • 结构构件的重要性系数 γ0

    • γ0——结构构件的重要性系数。

    • 当结构构件的重要性系数 γ0 不等于 1.0、在利用其计算结果时,注意不要重复考虑。该系数宜在其他后续程序中考虑,一般情况下,γ0 建议取 1.0。

  • 永久荷载的分项系数 γG

    • γG——永久荷载(效应)的分项系数,用于由可变荷载效应控制的组合、当其效应对结构承载力不利时。

    • 当输入“自动”时,取 1.2。

  • 永久荷载的分项系数 γG'

    • γG'——永久荷载(效应)的分项系数,用于由可变荷载效应控制的组合、当其效应对结构承载力有利时。

    • 当输入“自动”时,取 1.0。

  • 可变荷载的分项系数 γQ

    • γQ——可变荷载(效应)的分项系数。

    • 此处的分项系数 γQ 用于除风荷载之外的可变荷载。风荷载的分项系数 γw 取 1.4。

    • 当输入“自动”时,取 1.4。

  • 可变荷载的组合值系数 ψc

    • ψc——可变荷载(效应)的组合值系数。

    • 此处的组合值系数 ψc 用于除风荷载之外的可变荷载。风荷载的组合值系数 ψw 根据不同组合取 0.6 或 0.2。

    • 当输入“自动”时,取 0.7。

  • 准永久值系数 ψq

    • ψq——可变荷载(效应)的准永久值系数。

    • 此处的准永久值系数 ψq 用于除风荷载之外的可变荷载。风荷载的准永久值系数取 0.0。

    • 当输入“自动”时,取 0.4。

  • 可变荷载的折减系数 λ

    • λ——可变荷载(效应)标准值的折减系数。

    • 此处的折减系数 λ 用于除风荷载之外的可变荷载。

    • 当输入“自动”时,取 1.0。

    • 楼面活荷载标准值的折减系数应符合荷载规范第 5.1.2 条等有关规定。

  • 可变荷载调整系数 γL

    • γL——可变荷载考虑结构设计使用年限的调整系数。

    • 考虑结构设计使用年限的调整系数 γL,用于除风荷载之外的可变荷载,通常为楼面和屋面活荷载。对于风荷载,在“风荷载调整系数 ζw”中输入。

    • 对于楼面和屋面活荷载考虑结构设计使用年限的调整系数 γL,当结构设计使用年限为 5 年、50 年、100 年时,分别取 0.9、1.0、1.1。

    • 当输入“自动”时,取 1.0。

  • 风荷载调整系数 ζw

    • ζw——风荷载调整系数。当输入大于 1.0 的数值,在基本组合时风荷载效应标准值乘以 ζw;当输入小于 1.0 的数值,在标准组合时风荷载效应标准值乘以 ζw

    • 高规第 4.2.2 条规定,对风荷载比较敏感的高层建筑,承载力设计时应按基本风压的 1.1 倍采用。用户根据上部结构风荷载计算时基本风压是否已进行调整,对于 ζw 按下列规定取值:

      • 对风荷载比较敏感的高层建筑,风荷载计算时若基本风压未调整,则 ζw 输入大于 1.0 的数值。程序在作用效应的基本组合时,对风荷载效应标准值乘以 ζw 的调整系数;标准组合时风荷载效应标准值不调整。

      • 对风荷载比较敏感的高层建筑,风荷载计算时若基本风压已调整,则 ζw 输入小于 1.0 的数值。程序在作用效应的标准组合时,对风荷载效应标准值乘以 ζw 的调整系数;基本组合时风荷载效应标准值不调整。

地震作用效应组合或调整系数

  • 可变荷载的组合值系数 ψcE

    • ψcE——计算地震作用时,可变荷载(效应)的组合值系数。

    • 此处的可变荷载不包括风荷载。

    • 当输入“自动”时,取 0.5。

    • 可变荷载组合值系数的取值应符合抗震规范第 5.1.3 条、高规第 4.3.6 条等有关规定。

  • 水平地震作用增大系数 ηh

    • ηh——水平地震作用标准值的增大系数。

    • 当输入“自动”时,取 1.15。

    • 水平地震作用增大系数的取值应符合抗震规范第 5.2.3 条、第 5.2.5 条等有关规定。

  • 弯矩调整系数 ηm

    • ηm——考虑地震作用时,弯矩基本组合值的调整系数。

    • 当输入“自动”时,取 1.3。

    • 弯矩调整系数的取值应符合抗震规范第 6.2.2 条、第 6.2.3 条、第 6.2.6 条、第 6.2.10 条、高规第 3.10.2 条、第 3.10.4 条、第 3.10.5 条等有关规定。

  • 剪力调整系数 ηv

    • ηv——考虑地震作用时,剪力基本组合值的调整系数。

    • 当输入“自动”时,取 1.2。

    • 剪力调整系数的取值应符合抗震规范第 6.2.4 条、第 6.2.5 条、第 6.2.6 条、高规第 3.10.2 条、第 3.10.3 条、第 3.10.4 条、第 3.10.5 条等有关规定。

  • 地震附加轴力增大系数 ηn

    • ηn——由地震作用引起的附加轴力的增大系数。

    • 根据抗震规范第 6.2.10 条第 2 款的规定,“一、二级框支柱由地震作用引起的附加轴力应分别乘以增大系数 1.5、1.2”,以及高规第 3.10.4 条第 2 款的规定,“地震作用产生的柱轴力增大系数取 1.8”,对于特一级、一、二级框支柱,ηn 分别取 1.8、1.5 和 1.2。

    • 当输入“自动”时,取 1.0。

外接计算程序

  • □读取计算程序的标准内力

    • 设置是否读取计算程序的标准内力输出结果文件。

    • 勾选后,当点击“更新”“添加”“插入”等按钮时,程序将读取外接计算程序的标准内力计算结果,向表格中更新或添加相关数据。

  • □墙、柱角度转换

    • 设置是否对局部坐标与整体坐标夹角不为零的墙、柱进行转换。

    • 当勾选时,如果墙、柱局部坐标与整体坐标的夹角不为零,程序将各工况的弯矩、剪力标准值换算成夹角为零的情况。

    • 局部坐标系的转换按下列公式计算:

      • Vxk'=Vxkcosα-Vyksinα

      • Vyk'=Vxksinα+Vykcosα

      • Mxk'=Mxkcosα-Myksinα

      • Myk'=Mxksinα+Mykcosα

  • 计算程序类别

    • 选择外接计算程序的类别。

    • 可选择“SATWE (版本:2011年03月31日)”“YJK-A (版本:V2012-1.4)”“SATWE (版本:2006年06月16日)”“SATWE (版本:2003年06月18日)”“TAT (版本:2006年06月16日)”“TAT-8 (版本:2003年06月18日)”等。

    • 当“构件类型”为“剪力墙”时,“计算程序类别”仅可选择“SATWE (版本:2011年03月31日)”“YJK-A (版本:V2012-1.4)”“SATWE (版本:2006年06月16日)”“TAT (版本:2011年09月30日)”或“TAT (版本:2006年06月16日)”等选项。

    • 当选择“SATWE (版本:2011年03月31日)”“SATWE (版本:2006年06月16日)”、PKPM 版本为 2008、2010 时,若相同柱号存在多组数据,程序读取最后一组数据。相同柱号存在两组数据可能发生在改变该柱上节点标高。

    • 当选择“YJK-A (版本:V2012-1.4)”时,程序对某些工况做下列处理:

      • “土压力作用下的标准内力工况”(SOIL)工况,叠加到“恒载作用下的标准内力”(DL)工况中,作为“D :永久荷载作用”工况;

      • “+X方向风荷载作用下的标准内力”“-X方向风荷载作用下的标准内力”(+WX、-WX)两组工况,对于剪力墙、框架柱取轴力绝对值大者、对于框架梁取弯矩绝对值大者作为“Wx:X 方向风荷载作用”工况;

      • “+Y方向风荷载作用下的标准内力”“-Y方向风荷载作用下的标准内力”(+WY、-WY)两组工况,对于剪力墙、框架柱取轴力绝对值大者、对于框架梁取弯矩绝对值大者作为“Wy:Y 方向风荷载作用”工况。

  • 数据文件目录

    • 输入外接计算程序数据文件所在的目录或工程文件名。

    • 根据“计算程序类别”的不同,输入外接计算程序数据文件(WWNL1.OUT、NL-1.OUT 等)所在的目录或工程文件名(*.prj)。

  • 柱号、墙号、梁号

    • 分别为柱、墙、梁在外接计算程序中的编号。

    • 当输入“自动”、点击“添加”或“插入”按钮向表格中添加构件时,程序自动将柱号、墙号或梁号按表格中前一构件的编号递增 1。

    • 当勾选“□读取计算程序的标准内力”、外接计算程序为 TAT、SATWE 时,梁、墙、柱的构件编号应以“分析结果图形和文本”-“各层配筋构件编号简图”为准,不要在“图形检查”-“各层平面简图”中查找。

  • 位置

    • 选择柱、墙、梁的位置。

    • 当构件类型为柱时,可选择“所有”“柱底”“柱顶”等;当构件类型为墙时,可选择“所有”“墙底”“墙顶”;当构件类型为梁时,可选择“截面 i”“截面 1”~“截面 7”“截面 J”等。

  • 框架梁调幅

    • 用户应注意,外接计算程序读取的弯矩值为调幅之前的,需要在读入数据后自行修改。

    • 对于梁端截面,可直接将竖向荷载产生的弯矩值乘以调幅系数。例如工况“D: 永久荷载作用”下 Mki 读取的数值为“-85.3”,在表格中改为“-85.3*0.85”,这里的 0.85 是梁端调幅系数。

    • 对于梁跨中截面,竖向荷载产生的弯矩值应根据截面位置、两端支座弯矩,按平衡条件相应调整。

表格操作

  • 更新

    • 当外接计算程序的计算结果改变时,应点击“更新”按钮,程序将读取新的计算结果更新表格中的数据。

    • 改变表格中的层号、柱号(构件号)、位置等,点击“更新”按钮,程序按新的层号、组合、截面等读取计算结果更新数据。

计算结果说明

  • 工况符号

    • D——永久荷载作用;

    • L——可变荷载作用,不包括风荷载;

    • L-、L+——分别为活荷载随机作用时负弯矩、正弯矩包络;

    • 当未勾选“□仅单方向水平力”、同时考虑 X、Y 两方向水平作用时

      • WX、WY——分别为 X、Y 方向风荷载作用;

      • EX、EY——分别为 X、Y 方向水平地震作用;

      • Eu、Ed——分别为 X 方向正偏心、负偏心地震作用;

      • Er、El——分别为 Y 方向正偏心、负偏心地震作用;

      • E1、E2、E3、E4——双向水平地震作用 1~4。这四组工况为程序组合值,分别按 (EX2+0.85EY20.5、(EX2-0.85EY20.5、(0.85EX2+EY20.5、(0.85EX2-EY20.5 计算,并根据 EX、EY 数值保留正负号。

    • 当勾选“□单方向水平力”,仅考虑单方向水平作用时

      • W+、W-——正、反方向风荷载作用;

      • E+、E-——正、反方向水平地震作用;

      • Eu、Ed——正方向正偏心、负偏心地震作用;

      • Er、El——反方向正偏心、负偏心地震作用;

    • Ev——竖向地震作用;

  • 各工况组合的基本组合值

    • 框架柱

      • Mhx/Mx——水平荷载产生的弯矩设计值 Mhx 与总弯矩设计值 Mx 的比值,仅 Mhx/Mx>0.75 时显示。

      • Mhy/My——水平荷载产生的弯矩设计值 Mhy 与总弯矩设计值 My 的比值,仅 Mhy/My>0.75 时显示。

    • 框架梁

      • VH/V——水平荷载产生的剪力设计值 VH 与总剪力设计值 V 的比值,仅 VH/V>0.75 时显示。

  • 控制内力的基本组合值

    • 框架柱、剪力墙输出下列控制内力组合:

      • Dcon——由永久荷载效应控制的轴向力绝对值最大的组合;

      • Nmin——轴向压力最小或轴向拉力最大的组合(轴向压力为“-”);

      • Nmax——轴向压力最大或轴向拉力最小的组合(轴向压力为“-”);

      • MXmin、MYmin——分别为 X、Y 向弯矩最小值的组合,仅当勾选“□弯剪正负极值”时输出;

      • MXmax、MYmax——分别为 X、Y 向弯矩最大值的组合,当未选“□弯剪正负极值”时为绝对值最大的组合;

      • VXmin、VYmin——分别为 X、Y 向剪力最小值的组合,仅当勾选“□弯剪正负极值”时输出;

      • VXmax、VYmax——分别为 X、Y 向剪力最大值的组合,当未选“□弯剪正负极值”时为绝对值最大的组合 。

    • 框架梁、次梁输出下列控制内力组合:

      • M-、M+、Vmax、Tmax——分别为负弯矩、正弯矩、剪力、扭矩绝对值最大的组合。

    • 通用构件输出的控制内力组合前 7 项与框架柱相同,还包括:

      • Tmax——扭矩绝对值最大的组合。

  • 控制内力的标准组合值

    • 框架柱、剪力墙输出下列控制内力组合:

      • Dkcon——仅永久与可变荷载效应参与组合的轴向力绝对值最大的组合。

    • 其余输出内容与基本组合类似。

  • 控制内力的准永久组合值输出内容与标准组合类似。

  • 基本组合、标准组合的控制内力组合输出按有地震作用参与的与无地震组合的分别输出。

分项系数与组合系数

  • 荷载效应和地震作用效应的组合应符合荷载规范第 3.2 节、抗震规范第 5.4 节及高规第 5.6 节等有关规定。

  • 荷载效应的基本组合

    • 由永久荷载效应控制的组合

      • 同时有永久荷载、可变荷载

        • Sd=γGpSGk+γQγLψcSQk

      • 仅有永久荷载

        • Sd=γGpSGk

        上列各式中 γGp 取 1.35。

    • 由可变荷载效应控制的组合

      • 仅有永久荷载、可变荷载

        • Sd=γGSGk+γQγLSQk

      • 有风荷载参与组合

        • Sd=γGSGk±γwζwSwkX

        • Sd=γGSGk+γQγLSQk±γwζwψwSwkX

        • Sd=γGSGk+γQγLψcSQk±γwζwSwkX

        • Sd=γGSGk±γwζwSwkY

        • Sd=γGSGk+γQγLSQk±γwζwψwSwkY

        • Sd=γGSGk+γQγLψcSQk±γwζwSwkY

        上列各式中 γw 取 1.4、ψw 取 0.6。

      • 有地震作用参与组合

        • Sd=γG(SGk+ψcESQk)±γEhSEhkX

        • Sd=γG(SGk+ψcESQk)±γEhSEhkY

        上列各式中 γEh 取 1.3。

      • 有地震作用参与组合且风荷载起控制作用的建筑

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkX

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkY

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkX

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkY

        上列各式中 γw 取 1.4、ψw 取 0.2、γEh 取 1.3。

      • 考虑竖向地震作用或 9 度时的高层建筑(仅竖向地震作用)

        • Sd=γG(SGk+ψcESQk)±γEvEv

        上式中 γEv 取 1.3。

      • 考虑竖向地震作用或 9 度时的高层建筑(水平地震作用为主)

        • Sd=γG(SGk+ψcESQk)±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γEhSEhkY±γEvSEvk

        上列各式中 γEh 取 1.3、γEv 取 0.5。

      • 考虑竖向地震作用(竖向地震作用为主)

        • Sd=γG(SGk+ψcESQk)±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γEhSEhkY±γEvSEvk

        上列各式中 γEh 取 0.5、γEv 取 1.3。

      • 考虑竖向地震作用且风荷载起控制作用的建筑或 9 度时的高层建筑且风荷载起控制作用

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkY±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkY±γEvSEvk

        上列各式中 γw 取 1.4、ψw 取 0.2、γEh 取 1.3、γEv 取 0.5。

      • 考虑竖向地震作用且风荷载起控制作用的建筑或考虑竖向地震作用且为高层建筑

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkX±γEhSEhkY±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkX±γEvSEvk

        • Sd=γG(SGk+ψcESQk)±γwζwψwSwkY±γEhSEhkY±γEvSEvk

        上列各式中 γw 取 1.4、ψw 取 0.2、γEh 取 0.5、γEv 取 1.3。

      • 对以上组合,考虑永久荷载效应对结构有利的情况,用 γG' 代替 γG 重复组合一遍。

    • 当考虑活荷不利布置时,分别用 SQk+、SQk- 代替以上组合中的 SQk 重复组合两遍。输出计算结果时相应的组合号不变,组合号后面加注“(L+)”“(L-)”。

    • 当考虑偶然偏心时,分别用 SEhku、SEhkd 代替以上组合中的 SEhkX;SEhkr、SEhkl 代替以上组合中的 SEhkY 重复组合四遍。输出计算结果时相应的组合号不变,组合号后面加注“(Eu)”“(Ed)”“(Er)”“(El)”。

    • 当考虑双向水平地震时,组合方法与考虑偶然偏心的相同,分别用双向水平地震作用 1~4(E1~E4)组合四遍。

    • 当仅考虑单方向水平作用时,分别用 Swk+、Swk-、SEhk+、SEhk- 代替上述组合公式中的 SwkX、SwkY、SEhkX、SEhkY,同时不考虑水平作用前面的正负号。

    • 高层建筑,当风荷载调整系数 ζw 输入值大于 1.0 时,按输入值考虑。当 ζw 输入值小于 1.0 或非高层建筑时,ζw 均取 1.0。

  • 荷载效应的标准组合

    • 组合方式与基本组合相同,荷载分项系数取 1.0。

    • 当 γG' 不等于 1.0 时,考虑永久荷载效应对结构有利的情况,重复组合一遍。

    • 当竖向与水平地震作用同时考虑时,非主要方向地震作用的组合系数取 0.4。非主要方向地震作用指相应的基本组合、分项系数取 0.5 的竖向或水平地震作用。

    • 荷载效应标准组合时,可变荷载调整系数 γL 均取 1.0。

    • 高层建筑,当风荷载调整系数 ζw 输入值小于 1.0 时,按输入值考虑。当 ζw 输入值大于 1.0 或非高层建筑时,ζw 均取 1.0。

  • 荷载效应的准永久组合

    • Sd=SGk+ψqSQk

    • 当 γG' 不等于 1.0 时,还考虑下列组合:

      • Sd=γG'SGk+ψqSQk

  • 上述各式中符号

    • Sd——荷载(地震作用)组合的效应设计值;

    • SGk——永久荷载效应标准值,工况为“D :永久荷载作用”;

    • SQk——可变荷载效应标准值,不包括风荷载,工况为“L :可变荷载作用”;

    • SwkX、SwkY——分别为 X、Y 方向上风荷载效应标准值,工况分别为“Wx:X 方向风荷载作用”“Wy:Y 方向风荷载作用”;

    • SEhkX、SEhkY——分别为 X、Y 方向上水平地震作用标准值的效应,工况分别为“Ex:X 方向水平地震作用”“Ey:Y 方向水平地震作用”;

    • SEhku、SEhkd——分别为考虑偶然偏心时 X 方向上正、负偏心水平地震作用标准值的效应,工况分别为“Eu:X 方向正偏心地震作用”“Ed:X 方向负偏心地震作用”;

    • SEhkr、SEhkl——分别为考虑偶然偏心时 Y 方向上正、负偏心水平地震作用标准值的效应,工况分别为“Er:Y 方向正偏心地震作用”“El:Y 方向负偏心地震作用”;

    • SEvk——竖向地震作用标准值的效应,工况为“Ev:竖向地震作用”;

    • γGp——永久荷载(效应)的分项系数,用于由永久荷载效应控制的组合、当其效应对结构承载力不利时;

    • γw、ψw——分别为风荷载(效应)的分项系数、组合值系数;

    • γEh、γEv——分别为水平、竖向地震作用分项系数(效应)的分项系数。
