砌 体 挑 梁　　（GB 50003－2011）、（GB 50010－2010）

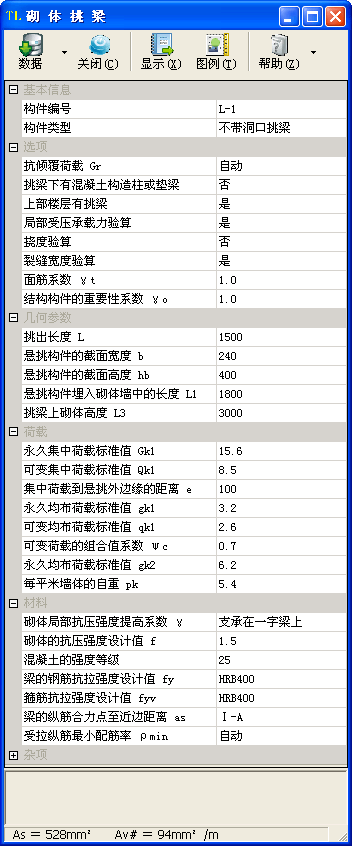

子程序界面

更新

• 本子程序界面的原始数据可在取代它的更新子程序当中被打开。

• 点击本子程序界面左上角“数据”按钮旁的倒三角形下拉菜单，从中选择“在更新版本中打开”，子程序界面的原始数据将在更新的【砌体挑梁】子程序中打开。

• 本子程序被取代的主要原因是《建筑结构可靠性设计统一标准》GB 50068－2018 自 2019 年 4 月 1 日起实施。

技术条件

• 摘要：验算砌体结构中挑梁、雨蓬的抗倾覆、局部受压、受剪承载力、受弯承载力、挠度、裂缝宽度等。

• 编制依据

  • 《砌体结构设计规范》GB 50003－2011；

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版）（以下简称混凝土规范）；

  • 《建筑结构可靠度设计统一标准》GB 50068－2001；

  • 《混凝土结构耐久性设计标准》GB/T 50476－2019。

基本信息

• 构件类型

  • 设置构件类型，可选择“不带洞口挑梁”“带洞口挑梁”“雨篷”。

选项

• 抗倾覆荷载 G_r

  • G_r——挑梁或雨篷的抗倾覆荷载（kN）。

  • 当输入“自动”时，由程序计算确定。

• 挑梁下有混凝土构造柱或垫梁

  • 设置挑梁下是否有混凝土构造柱或垫梁。

• 上部楼层有挑梁

  • 设置上部楼层是否有挑梁。

• 局部受压承载力验算

  • 设置是否验算挑梁下砌体的局部受压承载力。

• 挠度验算

  • 设置是否进行挠度验算。

• 详细的挠度验算结果

  • 设置是否输出详细的挠度验算结果。

• 裂缝宽度验算

  • 设置是否进行裂缝宽度验算。

• 面筋系数 γ_t

  • γ_t——板面或梁面纵筋截面面积的实配放大系数。

几何参数

• G_r 作用点至墙外边缘的距离 L₂

  • L₂——G_r 作用点至墙外边缘的距离（mm）。

• 挑出长度 L

  • L——挑出长度（mm）。

• 悬挑构件的截面宽度 b、悬挑构件的截面高度 h_c

  • b、h_c——分别为悬挑构件的截面宽度、高度（mm）。

• 雨篷上砌体高度 H

  • H——雨篷上砌体高度（mm）。

  • 当雨篷上无砌体时，取 0。

• 门窗洞口净跨 L_n

  • L_n——门窗洞口净跨（mm）。

  • 图例中的 L₃ 为门窗洞口净跨的 1/2。

• 梁端支承长度 a

  • a——梁端支承长度（mm）。

• 悬挑构件埋入砌体墙中的长度 L₁

  • L₁——悬挑构件埋入砌体墙中的长度（mm）。

  • L₁ 与挑出长度 L 之比宜大于 1.2；当挑梁上无砌体时，L₁ 与 L 之比宜大于 2。

• 挑梁上砌体高度 L₃

  • L3——挑梁上砌体高度（mm）。

• 门窗洞口边至墙外边缘的距离 L_s

  • L_s——门窗洞口边至墙外边缘的距离（mm）。

• 门窗洞口的宽度 b_s

  • b_s——门窗洞口的宽度（mm）。

  • 当不带门窗洞口时，可取 0。

• 门窗洞口的高度 h_s

  • h_s——门窗洞口的高度（mm）。

荷载

• 永久集中荷载标准值 G_k1、可变集中荷载标准值 Q_k1

  • G_k1、Q_k1——分别为永久、可变集中荷载标准值（kN）。

• 集中荷载到悬挑外边缘的距离 e

  • e——集中荷载到悬挑外边缘的距离（mm）。

• 永久均布荷载标准值 g_k1、可变均布荷载标准值 q_k1

  • g_k1、q_k1——分别为挑出部分的永久、可变均布荷载标准值（kN/m）。

• 可变荷载的组合值系数 ψ_c、可变荷载的准永久值系数 ψ_q

  • ψ_c、ψ_q——分别为可变荷载（效应）的组合值系数、准永久值系数。

• 可变荷载调整系数 γ_L

  • γ_L——可变荷载考虑结构设计使用年限的调整系数。

  • 对于楼面和屋面活荷载考虑结构设计使用年限的调整系数 γ_L，当结构设计使用年限为 5 年、50 年、100 年时，分别取 0.9、1.0、1.1。

  • 当输入“自动”时，取 1.0。

• 永久均布荷载标准值 g_k2、永久均布荷载标准值 g_k3

  • g_k2、g_k3——分别为本层、上部楼层的楼面永久均布荷载标准值（kN/m）。

• 每平米墙体的自重 p_k

  • p_k——每平米墙体的自重（kN/m²）。

材料

• 砌体局部抗压强度提高系数 γ

  • γ——砌体局部抗压强度提高系数 γ。

  • 挑梁支承在一字梁上，可取 1.25；支承在十字梁上，可取 1.5。

• 砌体的抗压强度设计值 f

  • f——砌体的抗压强度设计值（MPa）。

• 板的纵筋合力点至近边距离 a_s、梁的纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 当输入“一类”“二a类”“三a类”等环境类别或“Ⅰ-A”“Ⅰ-B”“Ⅱ-C”等环境作用等级时，纵筋直径根据实配钢筋或默认的纵筋直径确定。对于雨篷，构件类型按板考虑，默认的纵筋直径 d 取 10mm；对于挑梁，构件类型按梁考虑，默认的的纵筋直径 d 取 25mm、箍筋直径 d_g 取 10mm。

  • 请参阅“受拉纵筋合力点至近边距离 a_s”。

• 受拉纵筋最小配筋率 ρ_min

  • ρ_min——一侧受拉纵筋最小配筋率（％）。

  • 可输入“自动”“次要构件”以及具体数值。

  • 当输入“自动”时，程序按混凝土规范第 8.5.1 条的规定，取配筋率下限与配筋特征值相关表达式二者中的较大值。此处配筋率下限为 0.20，配筋特征值相关表达式为 45f_t/f_y。

  • 当输入“次要构件”时，ρ_min 取值同“自动”，按混凝土规范第 8.5.3 条规定计算纵向受力钢筋的最小截面面积。

  • 当输入具体数值时，取输入值与配筋特征值（f_t/f_y）相关表达式二者中的较大值。

  • 除另有规定外，钢筋混凝土结构构件中纵向受力钢筋的配筋率不应小于混凝土规范表 8.5.1 所规定的值。对于受弯构件，应为“0.20 和 45f_t/f_y 中的较大值”。

相关页

工程名称
构件编号
板配筋方案
结构构件的重要性系数 γ₀
混凝土的强度等级
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv
钢筋弹性模量 E_s

图例

• 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

• 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

不 带 洞 口 挑 梁
带 洞 口 挑 梁
雨 篷

模块信息

• 子程序编号：MID124。

• 功能编号：FUN062。

• 发布版本：V2017.09.2381，发布日期：2017-10-26。

• 被取代：MID143。
