各工况下作用效应的标准值

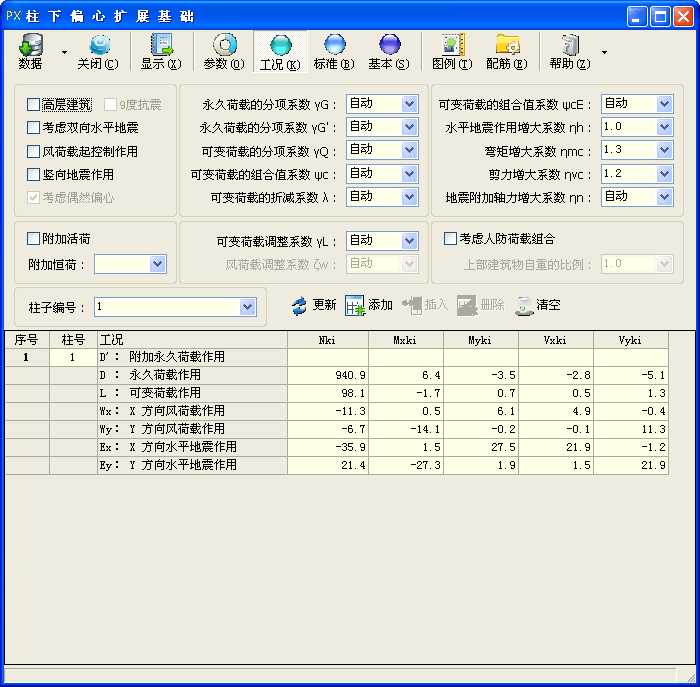

子程序界面（工况）

工况输入

• 柱子编号

  • 本输入框可输入一个及以上的墙柱编号。当输入数据多于一个时，数值之间使用逗号（“,”）分隔，例如“3,7”“12,17,32”。

  • 本输入框允许输入编号范围，数值之间用波浪号（“~”）分开，例如“3~15”“23～31”。此时点击“添加”或“插入”按钮，向表格中增加给定范围内的所有柱。

  • 当构件为剪力墙时，应在柱子数字编号前增加字母“w”以表示墙号。剪力墙可采用下列几种输入方式：

    • 填写一个及以上的墙号，例如“w3”“w5,w7”，分别表示墙号为 3、墙号为 5 和 7 的剪力墙；

    • 剪力墙、柱子编号混合填写，例如“w3,5”，表示同时增加墙号为 3 的剪力墙及柱号为 5 的柱子；

    • 输入编号范围，例如“w3~w15”“w23～w31”。

  • 当“荷载输入”为“各工况下内力标准值”并勾选“□读取外接计算程序的柱底内力”时，可输入恒荷加活荷的轴力范围，此时点击“添加”或“插入”按钮，程序将搜索符合条件的柱子（或剪力墙）编号并增加相关数据到表格中。轴力范围应按下列规定输入：

    • 应输入两个不小于零的数值，数值之间按下列规则使用加号（“+”）或减号（“-”）分开：

      • 当两个数值之间采用加号（“+”）分开时，加号前的数值为轴力范围中的下限值，加号后的数值为上浮值，例如“1000+200”，表示指定搜索轴力范围为 1000kN～1200kN 的柱子；

      • 当两个数值之间采用减号（“-”）分开时，两个数值分别为轴力范围中的上、下限值，例如“1000-1200”，表示指定搜索轴力范围为 1000kN～1200kN 的柱子。

    • 此处的轴力为永久荷载作用下轴力标准值与可变荷载作用下轴力标准值之和。

    • 搜索的条件为不小于轴力范围中的下限值、小于上限值。

    • 当需要搜索剪力墙时，应在输入的数值前增加字母“w”，例如：“w1200+300”表示指定搜索轴力范围为 1200kN～1500kN 的剪力墙；“w1200-1500”表示指定搜索轴力范围为 1200kN～1500kN 的剪力墙。

  • 当勾选“□读取外接计算程序的柱底内力”、外接计算程序为 TAT、SATWE 时，墙柱的构件编号应以“分析结果图形和文本”－“各层配筋构件编号简图”为准，不要在“图形检查”－“各层平面简图”中查找。

• 按钮操作

  • 更新

    • 当改变表格中的柱号或外接计算程序柱底内力改变后，单击本按钮，重新读取外接计算程序的柱底内力。

    • 更新数据读取外接计算程序数据时，柱号以表格中的柱号为准，与“柱子编号”输入框中的柱号无关。

    • 当未勾选“参数”中的“□读取外接计算程序的柱底内力”勾选项时，本按钮被禁用（变灰）。

    • 当同时勾选“参数”中的“□读取外接计算程序的柱底内力”“□自动更新柱底内力”两个勾选项时，每次点击“显示”，程序都将根据表格中的柱号读取外接计算程序的柱底内力，自动更新表格中除“D'：附加永久荷载作用”“L'：附加可变荷载作用”两行外的各工况内力。

  • 添加

    • 按输入顺序向表格中增加一个或多个柱的数据。

    • 根据“柱子编号”中的输入，按约定规则向表格中添加相应的墙柱数据。

  • 插入

    • 用鼠标或键盘选择表格中已有柱的任意单元格（被选单元格外框将显示粗黒框），单击本按钮，向表格中插入一个或多个柱的数据。

    • 插入位置为选择的数据单元格所属柱号之前。

    • 当表格中无数据或未选择表格中的任意单元格时，本按钮被禁用（变灰）。

  • 删除

    • 用鼠标或键盘选择表格中要删除的柱的任意单元格，单击本按钮，删除所选的一个或多个柱的数据。

    • 当表格中无数据或未选择表格中的任意单元格时，本按钮被禁用（变灰）。

• 工况显示

  • 当“荷载输入”为“各工况下内力标准值”时，根据用户设置的“□仅单方向水平力”“□进行天然地基与基础抗震承载力验算”“□高层建筑”“□9度抗震”“□竖向地震作用”“□考虑偶然偏心”“□附加活荷”“□考虑人防荷载组合”等选项的不同，表格将显示下列 5～14 种工况：

    • D'：附加永久荷载作用（总是显示）；

    • L'：附加可变荷载作用（仅勾选“□附加活荷”时显示）；

    • D ：永久荷载作用（总是显示）；

    • L ：可变荷载作用（总是显示）；

    • 当未勾选“□仅单方向水平力”时（同时考虑 X、Y 两方向水平作用）：

      • Wx：X 方向风荷载作用（总是显示）；

      • Wy：Y 方向风荷载作用（总是显示）；

      • Ex：X 方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；

      • Ey：Y 方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；

      • Eu：X 方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • Ed：X 方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • Er：Y 方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • El：Y 方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）。

    • 当勾选“□仅单方向水平力”时（仅考虑单方向水平作用）：

      • W+：正方向风荷载作用（总是显示）；

      • W-：反方向风荷载作用（总是显示）；

      • E+：正方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；

      • E-：反方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；

      • Eu：正方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • Ed：正方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • Er：反方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；

      • El：反方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）。

    • Ev：竖向地震作用（勾选“□9度抗震”或“□竖向地震作用”时显示）；

    • Pd：爆炸动荷载作用（仅勾选“□考虑人防荷载组合”时显示）。

  • 当“荷载输入”为“标准及基本组合值”，表格将显示下列 1～3 种工况：

    • D'：附加永久荷载作用（总是显示）；

    • L'：附加可变荷载作用（仅勾选“□附加活荷”时显示）；

    • Pd：爆炸动荷载作用（仅勾选“□考虑人防荷载组合”时显示）。

  • “L ：可变荷载作用”“L'：附加可变荷载作用”均为除风荷载之外的可变荷载。

• 添加至表格中的多根柱，其作用效应宜相接近，且柱截面尺寸应相同。

• 当表格中添加了多根柱时，程序将对指定柱的各控制内力组合依次验算，综合考虑最不利的情况。

• 表格中未输入数据的空白单元格，相应的数值视为零。

作用效应组合的选项

• □高层建筑

  • 设置是否为高层建筑。

  • 依据高规第 2.1.1 条的规定，高层建筑为“10 层及 10 层以上或房屋高度大于 28m 的住宅建筑和房屋高度大于 24m 的其他高层民用建筑”。

  • 高层建筑的永久荷载效应、可变荷载效应、风荷载效应及地震作用效应的组合按抗震通规第 4.3.2 条、高规第 5.6 节等有关规定执行，并可考虑偶然偏心。

• □9度抗震

  • 设置是否为 9 度抗震设计的高层建筑。

  • 抗震通规第 4.1.2 条第 3 款规定，“抗震设防烈度不低于 8 度的大跨度、长悬臂结构和抗震设防烈度 9 度的高层建筑物、盛水构筑物、贮气罐、储气柜等，应计算竖向地震作用”。

• □考虑双向水平地震

  • 设置是否考虑双向水平地震。

  • 高规第 4.3.2 条（已废止）第 2 款规定，“质量与刚度分布明显不对称的结构，应计算双向水平地震作用下的扭转影响”。

  • 一般情况下，楼层竖向构件最大的水平位移，A 级高度高层建筑大于该楼层平均值的 1.4 倍、B 级高度高层建筑大于 1.3 倍时，可认为质量与刚度分布明显不对称，需要考虑双向水平地震。

• □风荷载起控制作用

  • 设置是否为风荷载起控制作用的建筑。

  • 所谓风荷载起控制作用，指风荷载和地震作用产生的总剪力和倾覆力矩相当的情况。

  • 对于高层建筑，高规中“60m 以上的高层建筑”，即为风荷载起控制作用的建筑。地震设计状况下，重力荷载效应、风荷载效应和地震作用效应的分项系数依据高规第 5.6.4 条、抗震通规第 4.3.2 条的规定取用。

• □竖向地震作用

  • 设置是否计算竖向地震作用并考虑竖向地震作用参与组合。

  • 抗震通规第 4.1.2 条第 3 款规定，“抗震设防烈度不低于 8 度的大跨度、长悬臂结构和抗震设防烈度 9 度的高层建筑物、盛水构筑物、贮气罐、储气柜等，应计算竖向地震作用”。

  • 钢通规第 5.3.4 条规定，“抗震设防烈度为 8 度及以上的网架结构和抗震设防烈度为 7 度及以上的地区的网壳结构应进行抗震验算。当采用振型分解反应谱法进行抗震验算时，计算振型数应使各振型参与质量之和不小于总质量的 90％。对于体形复杂的大跨度钢结构，抗震验算应采用时程分析法，并应同时考虑竖向和水平地震作用”。

  • 混凝土通规第 4.3.6 条规定，“大跨度、长悬臂的混凝土结构或结构构件，当抗震设防烈度不低于 7 度（0.15g）时应进行竖向地震作用计算分析”。

  • 高规第 4.3.2 条（已废止）第 3 款规定，“高层建筑中的大跨度、长悬臂结构，7 度（0.15g）、8 度抗震设计时应计入竖向地震作用。第 4 款规定，“9 度抗震设计时应计算竖向地震作用”。

  • 大跨度和长悬臂结构的界定：

    • 抗震通规条文说明第 4.1.2 条表 5 规定，设防烈度 9 度时不小于 18m 为大跨度、不小于 1.5m 为长悬臂；8 度时不小于 24m 为大跨度、不小于 2.0m 为长悬臂。

    • 钢通规条文说明第 5.3.1 条规定，“大跨度钢结构一般是指跨度等于或大于 60m 的钢结构”。

    • 混凝土通规条文说明第 4.3.6 条规定，“大跨度、长悬臂结构，一般指跨度大于 24m 的楼盖结构、跨度大于 8m 的转换结构、悬挑长度大于 2m 的悬挑结构”。

    • 高规条文说明第 4.3.2 条规定，“大跨度指跨度大于 24m 的楼盖结构、跨度大于 8m 的转换结构、悬挑长度大于 2m 的悬挑结构”。

  • 9 度抗震的高层建筑，程序已考虑竖向地震作用，无需勾选本勾选项。

• □考虑偶然偏心

  • 设置是否考虑偶然偏心。

  • 高规第 4.3.3 条规定，“计算单向地震作用时应考虑偶然偏心的影响”。

作用效应组合的系数

• 永久荷载的分项系数 γ_G

  • γ_G——永久荷载（效应）的分项系数，用于当作用效应对结构承载力不利时。

  • 当输入“自动”时，取 1.3。

• 永久荷载的分项系数 γ_G'

  • γ_G'——永久荷载（效应）的分项系数，用于当作用效应对结构承载力有利时。

  • 当输入“自动”时，取 1.0。

• 可变荷载的分项系数 γ_Q

  • γ_Q——可变荷载（效应）的分项系数。

  • 此处的分项系数 γ_Q 用于除风荷载之外的可变荷载。风荷载的分项系数 γ_w 取 1.5。

  • 当输入“自动”时，取 1.5。

• 可变荷载的组合值系数 ψ_c

  • ψ_c——可变荷载（效应）的组合值系数。

  • 此处的组合值系数 ψ_c 用于除风荷载之外的可变荷载。风荷载的组合值系数 ψ_w 根据不同组合取 0.6 或 0.2。

  • 当输入“自动”时，取 0.7。

• 可变荷载的折减系数 λ

  • λ——可变荷载（效应）标准值的折减系数。

  • 此处的折减系数 λ 用于除风荷载之外的可变荷载。

  • 当输入“自动”时，取 1.0。

  • 当 λ 不小于 2 时，表示输入层数，折减系数 λ 按工程结构通规表 4.2.5 取值。用户应注意，活荷载按楼层的折减系数仅适用于工程结构通规表 4.2.2 中的第 1（1）项。

• 可变荷载调整系数 γ_L

  • γ_L——可变荷载（楼面和屋面活荷载）考虑设计工作年限的调整系数。

  • 考虑设计工作年限的调整系数 γ_L，用于除风荷载之外的可变荷载，通常为楼面和屋面活荷载。对于风荷载，在“风荷载调整系数 ζ_w”中输入。

  • 对于楼面和屋面活荷载考虑设计工作年限的调整系数 γ_L，依据工程结构通规第 3.1.16 条第 1 款的规定，当设计工作年限为 5 年、50 年、100 年时，分别取 0.9、1.0、1.1。

  • 当输入“自动”时，取 1.0。

• 风荷载调整系数 ζ_w

  • ζ_w——风荷载调整系数。当输入大于 1.0 的数值，在基本组合时风荷载效应标准值乘以 ζ_w；当输入小于 1.0 的数值，在标准组合时风荷载效应标准值乘以 ζ_w。

  • 对于风荷载考虑设计工作年限的调整系数 ζ_w，依据工程结构通规第 3.1.16 条第 2 款的规定，“对雪荷载和风荷载，调整系数应按重现期与设计工作年限相同的原则确定”，当设计工作年限为 5～100 年时，风荷载调整系数可按工程结构通规条文说明第 3.1.16 条表 1 取值。

  • 高规第 4.2.2 条（已废止）规定，对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的 1.1 倍采用。

  • 用户根据上部结构风荷载计算时基本风压是否已进行调整，对于 ζ_w 按下列规定取值：

    • 若基本风压未调整，则 ζ_w 输入大于 1.0 的数值。程序在作用效应的基本组合时，对风荷载效应标准值乘以 ζ_w 的调整系数；在标准组合时，对风荷载效应标准值不进行调整。

    • 若基本风压已调整，则 ζ_w 输入小于 1.0 的数值。程序在作用效应的标准组合时，对风荷载效应标准值乘以 ζ_w 的调整系数；在基本组合时，对风荷载效应标准值不进行调整。

  • 当输入“自动”时，取 1.0。

• 可变荷载的组合值系数 ψ_cE

  • ψ_cE——计算地震作用时，可变荷载（效应）的组合值系数。

  • 此处的可变荷载不包括风荷载。

  • 当输入“自动”时，取 0.5。

  • 可变荷载组合值系数应依据抗震通规第 4.1.3 条、高规第 4.3.6 条等有关规定取用。

• 水平地震作用增大系数 ηh

  • ηh——水平地震作用标准值的增大系数。

  • 当输入“自动”时，取 1.15。

  • 水平地震作用增大系数应依据抗震通规第 4.2.3 条、抗震标准第 5.2.3 条等有关规定取用。

• 弯矩增大系数 η_mc

  • η_mc——考虑地震作用时，柱弯矩基本组合值的调整系数。

  • 当输入“自动”时，取 1.3。

  • 弯矩调整系数应依据抗震标准第 6.2.2 条、第 6.2.3 条、第 6.2.6 条、第 6.2.10 条、高规第 3.10.2 条、第 3.10.4 条、第 3.10.5 条等有关规定取用。底层墙柱下端截面的弯矩增大系数 η_mc 详见下表：

底层墙柱下端截面的弯矩增大系数 η_mc

注：1　对于非框架结构中的框架柱，其嵌固端截面的弯矩增大系数规范未作要求，表中系数仅供参考。
　　2　抗震标准第 6.2.7 条第 3 款规定，“双肢抗震墙中，墙肢不宜出现小偏心受拉；当任一墙肢为偏心受拉时，另一墙肢的剪力设计值、弯矩设计值应乘以增大系数 1.25”。

• 剪力增大系数 η_vc

  • η_vc——考虑地震作用时，柱剪力基本组合值的调整系数。

  • 当输入“自动”时，取 1.2。

  • 剪力调整系数应依据抗震标准第 6.2.5 条、第 6.2.6 条、高规第 3.10.2 条、第 3.10.3 条、第 3.10.4 条、第 3.10.5 条等有关规定取用。底层墙柱下端截面的剪力增大系数 η_vc 详见下表：

底层墙柱下端截面的剪力增大系数 η_vc

注：1　对于一级的框架结构和 9 度时的框架中的框架柱，应按抗震标准公式（6.2.5-2）的实配方法进行调整。
　　2　对于 9 度一级剪力墙，应按抗震标准公式（6.2.8-2）的实配方法进行调整。
　　3　抗震标准第 6.2.7 条第 3 款规定，“双肢抗震墙中，墙肢不宜出现小偏心受拉；当任一墙肢为偏心受拉时，另一墙肢的剪力设计值、弯矩设计值应乘以增大系数 1.25”。

• 地震附加轴力增大系数 η_n

  • η_n——由地震作用引起的附加轴力的增大系数。

  • 依据抗震标准第 6.2.10 条第 2 款的规定，“一、二级框支柱由地震作用引起的附加轴力应分别乘以增大系数 1.5、1.2”，以及高规第 3.10.4 条第 2 款的规定，“地震作用产生的柱轴力增大系数取 1.8”，对于特一级、一、二级框支柱，η_n 分别取 1.8、1.5 和 1.2。

  • 当输入“自动”时，取 1.0。

附加荷载

• 附加荷载“D'：附加永久荷载作用”“L'：附加可变荷载作用”是除柱底（墙底））内力外，基础梁等传来的外加荷载效应标准值。

• □附加活荷

  • 设置是否考虑附加可变荷载作用。

  • 当勾选本项时，表格将显示工况“L'：附加可变荷载作用”。

  • 附加活荷（附加可变荷载作用）未提供添加到表格之前的统一输入框，需要先添加柱（墙）到表格中，然后在表格的“L'：附加可变荷载作用”一行中分别输入。

  • 当“荷载输入”选择“标准及基本组合”、勾选“□附加活荷”且附加可变荷载作用不为零时，程序将对各组控制内力按考虑或不考虑附加可变荷载作用分别组合一遍，即计算控制内力组数增加到用户指定的两倍。

• 附加恒荷

  • 附加恒荷（附加永久荷载作用），可使用以下两种方法输入：

    • 当在输入框中统一输入时，先在“附加恒荷”输入框中输入数据，当进行“添加”或“插入”柱（墙）操作时，输入框中的数据将自动添加到表格“D'：附加永久荷载作用”一行里。

    • 当在表格中分别输入时，“附加恒荷”输入框留空不填数据，进行“添加”或“插入”柱（墙）后，再在表格的“D'：附加永久荷载作用”一行里分别输入。

  • 在输入框中统一输入时，可采用下列三种输入方式：

    • 无偏心输入方式，仅需输入“F_k'”单个数值。

      • F_k'——附加竖向荷载标准组合值（kN）。

    • 弯矩输入方式，依次输入“F_k'”“M_xk"”“M_yk"”等三个数值，数值之间使用逗号（“,”）分隔。

      • F_k'——附加竖向荷载标准组合值（kN）；

      • M_xk"、M_yk"——分别为 F_k' 作用点相对于柱形心的偏心等原因而产生的 X 向、Y 向弯矩值（kN·m）；当 M_yk" 等于零时，可省略。

    • 偏心输入方式，依次输入“F_xk'”“E_y'”“F_yk'”“E_x'”等四个数值。

      • F_xk'、F_yk'——分别为 X 向（水平方向）、Y 向（垂直方向）传来的附加竖向荷载标准组合值（kN）；

      • E_y'、E_x'——分别为 F_xk'、F_yk' 相对于柱形心的偏心距（mm）；当 E_x' 等于零时，不可省略。

  • 在输入框中统一输入时，正负号约定如下：

    • F_k'、F_xk'、F_yk'，压力为正值、拉力为负值；

    • M_xk"、M_yk"，采用右手螺旋法则确定其矢量方向及正负值；

    • E_y'，与 F_xk' 产生的 M_xk" 同号，即 F_xk' 作用点在柱形心下方为正值；

    • E_x'，与 F_yk' 产生的 M_yk" 同号，即 F_yk' 作用点在柱形心右方为正值。

  • 程序根据“附加恒荷”输入框中数值的个数，判断用户在输入框中统一输入时所使用的输入方式。当输入 1 个数时，为无偏心输入；输入 2～3 个数时，为弯矩输入；输入 4 个数为偏心输入。

人防荷载组合

• □考虑人防荷载组合

  • 设置是否考虑人防荷载参与组合。

  • 当勾选本项时，表格将显示工况“Pd：爆炸动荷载作用”。

• 上部建筑物自重标准值的比例

  • 当考虑人防荷载参与组合时，输入上部建筑物自重标准值与“D ：永久荷载作用”的比例。

  • 当“荷载输入”为“各工况下内力标准值”时，上部建筑物自重标准值取该值与“D ：永久荷载作用”的乘积。进行人防荷载组合时，自动考虑上部建筑物自重标准值的分项系数。

  • 当“荷载输入”为“标准、基本组合值”时，“Pd：爆炸动荷载作用”应输入考虑自重标准值分项系数后的作用组合。

相关页

作用效应组合的分项系数与组合系数
