梁 板 式 筏 基 受 冲 受 剪 验 算　　（GB 50007－2011）

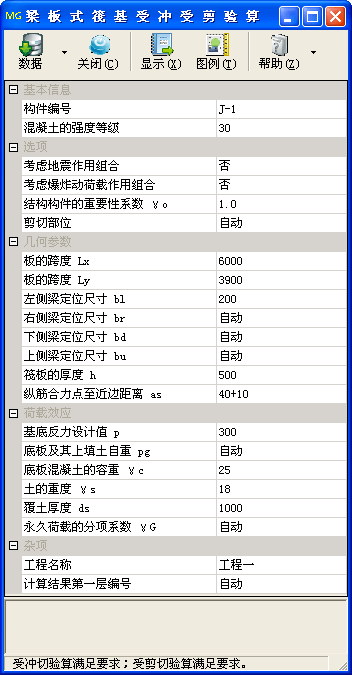

子程序界面

技术条件

• 摘要：梁板式筏基底板受冲切、受剪切承载力计算。

• 编制依据

  • 《建筑与市政工程抗震通用规范》GB 55002－2021，以下简称“抗震通用规范”；

  • 《建筑与市政地基基础通用规范》GB 55003－2021，以下简称“基础通用规范”；

  • 《混凝土结构通用规范》GB 55008－2021；

  • 《建筑地基基础设计规范》GB 50007－2011，以下简称“基础规范”；

  • 《混凝土结构设计标准》GB/T 50010－2010（2024 年版）；

  • 《建筑抗震设计标准》GB/T 50011－2010（2024 年版）；

  • 《人民防空地下室设计规范》GB 50038－2005（2023 年版）。

基本信息

• 混凝土的强度等级

  • 输入混凝土的强度等级。

  • 基础通用规范第 6.3.5 条规定，“筏形基础、桩筏基础的混凝土强度等级不应低于 C30”。

  • 请参阅“混凝土的强度等级”。

选项

• 考虑地震作用组合

  • 设置是否考虑地震作用组合。

  • 当选择“是”时，输入的基底反力设计值，应为有地震作用参与组合的反力。

• 竖向地震为主的地震组合内力

  • 设置是否为竖向地震为主的地震组合内力起控制作用。

  • 对于有地震作用参与组合，承载力抗震调整系数 γ_RE 根据抗震通用规范表 4.3.1 的规定采用：

    • 当选择“否”时，承载力抗震调整系数 γ_RE 取 0.85；

    • 当选择“是”时，按抗震通用规范表 4.3.1 中最后一项“竖向地震为主的地震组合内力起控制作用时”的数值，承载力抗震调整系数 γ_RE 取 1.0。

• 考虑爆炸动荷载作用组合

  • 设置是否考虑爆炸动荷载作用参与组合。

• 剪切部位

  • 选择抗剪验算时所取的基础底部剪切部位。可选择“自动”“梁边缘处”“梁边缘 H₀/2 处”“梁边缘 H₀ 处”等。

  • 选择“自动”时，剪切部位按下列方法确定：

    • 当计算板格的长边与短边的净长度之比 l_n2/l_n1 不大于 2 时，取距支座边缘处 h₀ 作为验算受剪承载力的部位；

    • 当计算板格的长边与短边的净长度之比 l_n2/l_n1 不小于 3 时，取支座边缘处作为验算受剪承载力的部位；

    • 当计算板格的长边与短边的净长度之比 l_n2/l_n1 大于 2 且小于 3 时，取距支座边缘处 βh₀ 作为验算受剪承载力的部位，β＝（3－l_n2/l_n1）。

  • 当选择“梁边缘处”“梁边缘 H₀/2 处”“梁边缘 H₀ 处”时，分别取支座边缘处、距支座边缘处 h₀/2 处、距支座边缘处 h₀ 处作为验算受剪承载力的部位。

  • 基础规范第 8.4.12 条第 4 款规定，“当底板板格为单向板时，其斜截面受剪承载力应按本规范第 8.2.10 条验算”。

几何参数

• 板的跨度 L_x、板的跨度 L_y

  • L_x、L_y——分别为 X、Y 轴方向上板的跨度（mm）。

• 左侧梁的定位尺寸 b_l

  • b_l——左侧梁的定位尺寸（mm）。

• 右侧梁的定位尺寸 b_r、下侧梁的定位尺寸 b_d、上侧梁的定位尺寸 b_u

  • b_r、b_d、b_u——分别为右侧、下侧、上侧梁的定位尺寸（mm）。

  • 当输入“自动”时，与左侧梁的定位尺寸 b_l 相同。

• 筏板的厚度 h

  • h——筏板的厚度（mm）。

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm），取两个方向配筋的平均值。

  • 基础通用规范第 6.3.5 条规定，“筏形基础、桩筏基础设置混凝土垫层时，其纵向受力钢筋的混凝土保护层厚度应从筏板底面算起，且不应小于 40mm；当未设置混凝土垫层时，其纵向受力钢筋的混凝土保护层厚度不应小于 70mm”。

荷载效应

• 基底反力设计值 p

  • p——相应于作用的基本组合时的基底平均反力设计值（kPa）。

• 底板及其上填土自重 p_g

  • p_g——相应于作用的基本组合时的底板及其上填土自重设计值（kPa）。

  • 当输入“自动”时，由程序自动计算。

• 底板混凝土的容重 γ_c

  • γ_c——底板混凝土的容重（kN/m³）。

• 土的重度 γ_s

  • γ_s——底板上土的重度（kN/m³）。

• 覆土厚度 d_s

  • d_s——底板上土层覆土厚度（mm）。

• 永久荷载的分项系数 γ_G

  • γ_G——永久荷载（效应）的分项系数，用于当作用效应对结构承载力不利时。

  • 当输入“自动”时，取 1.3。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID208。

• 功能编号：FUN078。

• 发布版本：V2023.05.2652，发布日期：2023-05-22。
