筏 基 柱 下 冲 切 验 算　　（GB/T 50010－2010）（2024 年版）

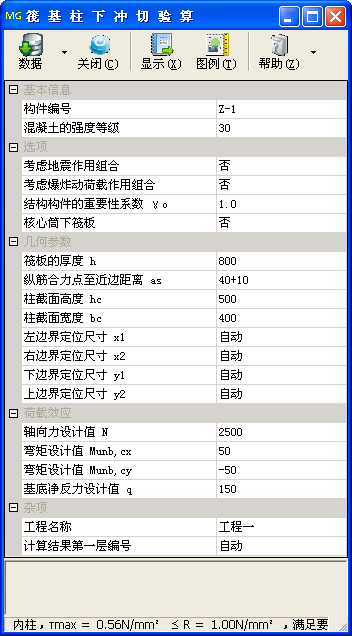

子程序界面

技术条件

• 摘要：根据《建筑地基基础设计规范》GB 50007－2011 第 8.4.7 条、附录 P，进行平板式筏基柱下冲切验算。

• 编制依据

  • 《建筑与市政工程抗震通用规范》GB 55002－2021，以下简称“抗震通用规范”；

  • 《建筑与市政地基基础通用规范》GB 55003－2021，以下简称“基础通用规范”；

  • 《混凝土结构通用规范》GB 55008－2021；

  • 《建筑地基基础设计规范》GB 50007－2011，以下简称“基础规范”；

  • 《混凝土结构设计标准》GB/T 50010－2010（2024 年版），以下简称“混凝土标准”；

  • 《建筑抗震设计标准》GB/T 50011－2010（2024 年版），以下简称“抗震标准”；

  • 《人民防空地下室设计规范》GB 50038－2005（2023 年版）。

基本信息

• 混凝土的强度等级

  • 输入混凝土的强度等级。

  • 基础通用规范第 6.3.5 条规定，“筏形基础、桩筏基础的混凝土强度等级不应低于 C30”。

  • 请参阅“混凝土的强度等级”。

选项

• 考虑地震作用组合

  • 设置是否考虑地震作用组合。

  • 当选择“是”时，输入的轴向力、弯矩等荷载效应设计值，应为有地震作用参与组合的内力。

• 竖向地震为主的地震组合内力

  • 设置是否为竖向地震为主的地震组合内力起控制作用。

  • 对于有地震作用参与组合，承载力抗震调整系数 γ_RE 根据抗震通用规范表 4.3.1 的规定采用：

    • 当选择“否”时，承载力抗震调整系数 γ_RE 取 0.85；

    • 当选择“是”时，按抗震通用规范表 4.3.1 中最后一项“竖向地震为主的地震组合内力起控制作用时”的数值，承载力抗震调整系数 γ_RE 取 1.0。

• 考虑爆炸动荷载作用组合

  • 设置是否考虑爆炸动荷载作用参与组合。

• 核心筒下筏板

  • 设置是否为核心筒下的筏板。

  • 当选择“是”时，按基础规范第 8.4.8 条第 2 款的规定进行平板式筏基内筒下冲切验算。

  • 当选择“否”时，按基础规范公式（8.4.7-2）进行平板式筏基柱下冲切验算。

几何参数

• 筏板的厚度 h

  • h——筏板的厚度（mm）。

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm），取两个方向配筋的平均值。

  • 基础通用规范第 6.3.5 条规定，“筏形基础、桩筏基础设置混凝土垫层时，其纵向受力钢筋的混凝土保护层厚度应从筏板底面算起，且不应小于 40mm；当未设置混凝土垫层时，其纵向受力钢筋的混凝土保护层厚度不应小于 70mm”。

• 柱截面高度 h_c、柱截面宽度 b_c

  • h_c、b_c——分别为柱截面的高度、宽度（mm）。

• 左边界定位尺寸 x₁、右边界定位尺寸 x₂、下边界定位尺寸 y₁、上边界定位尺寸 y₂

  • x₁、x₂、y₁、y₂——分别为柱（作用面）左侧、右侧、下侧、上侧至悬臂板端的距离（mm）。

  • 当输入“自动”时，表示柱相应侧为非自由边；也可全部输入数值，由程序自动判断。

  • 中柱，四侧定位尺寸均输入“自动”。

  • 边柱，一侧定位尺寸输入相应柱侧边至悬臂板端的距离，无挑出输入 0，其余三侧非自由边输入“自动”。

  • 角柱，相邻两侧定位尺寸输入相应柱侧边至悬臂板端的距离，无挑出输入 0，另一对相邻侧非自由边输入“自动”。

  • 根据混凝土标准第 F.0.4 条的规定，“当边柱、角柱部位有悬臂板时，临界截面周长可计算至垂直于自由边的板端处，按此计算的临界截面周长应与按中柱计算的临界截面周长相比较，并取两者中的较小值”，当定位尺寸某些项输入数值时，程序自动按中柱、边柱、角柱三种类型计算临界截面周长，取临界截面周长较小值的柱类型进行计算。

荷载效应

• 轴向压力设计值 N

  • N——轴向压力设计值（kN）。

• 弯矩设计值 M_unb,cx、弯矩设计值 M_unb,cy

  • M_unb,cx、M_unb,cy——分别为竖向荷载、水平荷载引起对柱截面（作用面）重心轴处的不平衡弯矩设计值（kN·m），矢量方向分别为 X、Y 向。

  • 根据右手螺旋法则，当不平衡弯矩作用的方向指向混凝土标准图 F.0.1（a）的 AB 边时，弯矩的矢量方向为 Y 向，数值为负值；当不平衡弯矩作用的方向指向 混凝土标准图 F.0.1（c）的 AB 边时，弯矩的矢量方向为 X 向，数值为正值。

• 基底净反力设计值 q

  • q——基底净反力设计值（kN/m²）。对内柱取筏板冲切破坏锥体内的基底净反力；对边柱和角柱，取筏板冲切临界截面范围内的基底净反力。

  • 根据基础规范第 8.4.7 条的规定，“F_l——相应于作用的基本组合时的冲切力（kN），对内柱取轴力设计值减去筏板冲切破坏锥体内的基底净反力设计值；对边柱和角柱，取轴力设计值减去筏板冲切临界截面范围内的基底净反力设计值”，集中反力设计值 F_l 将扣除冲切破坏锥体底面积 A_b 范围内板所承受的基底净反力设计值 q。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID240。

• 功能编号：FUN068。

• 发布版本：V2024.06.2687，发布日期：2024-07-25。

• 取代：MID178。
