牛腿 　 （GB 50010－2002）

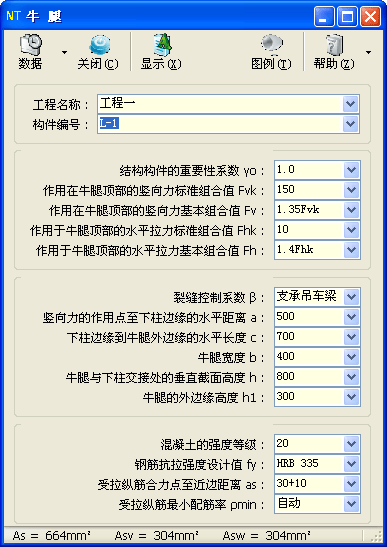

子程序界面

更新

• 本子程序原始参数数据，可导入替换该程序的新版子程序读取使用。

• 操作步骤：点击本子程序界面左上角“数据”按钮旁的下拉箭头，选择“在更新版本中打开”，即可将现有数据导入新版【牛腿】子程序。

• 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

• 摘要：验算牛腿的裂缝控制要求，计算纵向受力钢筋、水平箍筋、弯起钢筋面积及相关构造要求。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2002。

荷载效应

• 作用在牛腿顶部的竖向力标准组合值 F_vk

  • F_vk——相应于荷载效应的标准组合时，作用在牛腿顶部的竖向力设计值（kN）。

• 作用在牛腿顶部的竖向力基本组合值 F_v

  • F_v——相应于荷载效应的基本组合时，作用在牛腿顶部的竖向力设计值（kN）。

  • 可输入 F_vk 的系数加符号“F_vk”，例如“1.35F_vk”“1.4Fvk”等，程序分别取 F_v＝1.35F_vk、F_v＝1.4F_vk。

• 作用在牛腿顶部的水平拉力标准组合值 F_hk

  • F_Hk——相应于荷载效应的标准组合时，作用在牛腿顶部的水平拉力设计值（kN）。

• 作用在牛腿顶部的水平拉力基本组合值 F_h

  • F_H——相应于荷载效应的基本组合时，作用在牛腿顶部的水平拉力设计值（kN）。

  • 可输入“1.4Fhk”等，程序取 F_H＝1.4F_hk。

尺寸

• 裂缝控制系数 β

  • β——裂缝控制系数。

  • 可直接输入数值，当输入“支承吊车梁”时，取 β＝0.65；当输入“其他牛腿”时，取 β＝0.80。

• 竖向力的作用点至下柱边缘的水平距离 a

  • a——竖向力的作用点至下柱边缘的水平距离（mm）。

  • 程序已考虑安装偏差 20mm。

  • 当竖向力的作用点在下柱外侧时，a 输入正值；当竖向力的作用点在下柱内侧时，a 输入负值。

• 下柱边缘到牛腿外边缘的水平长度 c

  • c——下柱边缘到牛腿外边缘的水平长度（mm）。

• 牛腿宽度 b

  • b——牛腿宽度（mm）。

• 牛腿于下柱交接处的垂直截面高度 h

  • h——牛腿于下柱交接处的垂直截面高度。

• 牛腿的外边缘高度 h₁

  • h₁——牛腿的外边缘高度（mm）。

钢筋、混凝土

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

• 受拉纵筋最小配筋率 ρ_min

  • ρ_min——一侧受拉纵筋最小配筋率（％）。

  • 当 ρ_min 输入数值时，取输入值和 45f_t/f_y 二者中的较大值。

  • 输入“自动”时，默认取 0.2 和 45f_t/f_y 二者中的较大值。

计算结果说明

• 纵向受力钢筋的截面面积

  • A_s1——由承受竖向力所需的受拉钢筋截面面积；

  • A_s2——由承受水平拉力所需的锚筋截面面积；

  • A_s——纵向受力钢筋的总截面面积，A_s＝A_s1+A_s2。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级
钢筋抗拉强度设计值 f_y

图例

• 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

• 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

模块信息

• 子程序编号：MID034。

• 功能编号：FUN024。

• 发布版本：V2002.47.0639，发布日期：2002-11-09。

• 被取代：MID096。
