局部受压验算（GB 50010－2002）

局部受压验算　（GB 50010－2002）

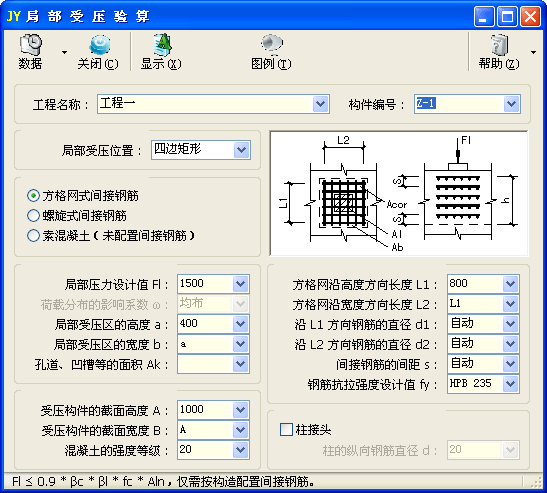

子程序界面

更新

本子程序界面的原始数据可在取代的更新子程序中打开。
点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本中打开”，子程序界面的原始数据将在更新的【局部受压验算】子程序中打开。
本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

摘要：计算各种位置、不同截面形式等条件下的配置间接钢筋（方格网式、螺旋式）或素混凝土的局部受压承载力。可自动判断受压区域、确定间接钢筋的根数、直径、间距。
编制依据
- 《混凝土结构设计规范》GB 50010－2002，以下简称“混凝土规范”。

计算设置

局部受压位置
- “局部受压位置”可选择“三边临空”“两边临空”“对边临空”“一边临空”“四边矩形”“圆边矩形”“四边圆形”“圆边圆形”等。

局部压力区

局部压力设计值 F_l
- F_l——相应于荷载效应基本组合时的局部压力设计值（kN）。
荷载分布的影响系数 ω
- ω——荷载分布的影响系数。
- 当输入“均布”时，取 ω＝1.0；当输入“非均布”时，取 ω＝0.75。

局部受压区的高度 A
- a——局部受压区的高度（mm）。
局部受压区的宽度 b
- b——局部受压区的宽度（mm）。
孔道、凹槽等的面积 A_k
- A_k——计算局部受压净面积时，应在局部受压面积中扣除孔道、凹槽等的面积（mm²）。

受压构件

受压构件的截面高度 A
- A——受压构件的截面高度（mm）。
受压构件的截面宽度 B
- B——受压构件的截面宽度（mm）。
- 当输入“A”时，取 B＝A。

间接钢筋

方格网沿高度方向长度 L₁
- L₁——方格网沿高度方向长度（mm）。
- 当间接钢筋为螺旋式时，输入框为“间接钢筋的螺旋直径 d₁”。
间接钢筋的螺旋直径 D₁
- D₁——螺旋式间接钢筋的螺旋直径（mm）。
- 当间接钢筋为方格网式时，输入框为“方格网沿高度方向长度 L₁”。

方格网沿宽度方向长度 L₂
- L₂——方格网沿宽度方向长度（mm）。
- 当输入“L1”时，取 L₂＝L₁。

沿 L₁ 方向钢筋的直径 d₁
- d₁——方格网沿 L₁ 方向的钢筋直径（mm）。
- 当输入“自动”或不输入时，由程序自动进行选筋。
- 当输入一个方向的钢筋直径、另一个方向的钢筋直径输入“自动”时，按输入的钢筋直径选取。
- 当间接钢筋为螺旋式时，输入框为“螺旋式间接钢筋的直径 d₁”。
螺旋式间接钢筋的直径 d₁
- d₁——螺旋式间接钢筋的单根直径（mm）。
- 当输入“自动”或不输入时，由程序自动进行选筋。
- 当间接钢筋为方格网式时，输入框为“沿 L₁ 方向钢筋的直径 d₁”。

沿 L₂ 方向钢筋的直径 d₂
- d₂——方格网沿 L₂ 方向的钢筋直径（mm）。
- 当输入“自动”或不输入时，由程序自动进行选筋。
- 当输入一个方向的钢筋直径、另一个方向的钢筋直径输入“自动”时，按输入的钢筋直径选取。
- 当输入“d1”时，取 d₂＝d₁。

间接钢筋的间距 s
- s——方格式或螺旋式间接钢筋的间距（mm）。

柱接头

□柱接头
- 对于柱接头，间接钢筋应配置的高度 h 尚不应小于 15d，d 为柱纵向钢筋的直径。
柱的纵向钢筋直径 d
- d——柱纵向钢筋的直径（mm）。

相关页

工程名称
 构件编号
 混凝土的强度等级
 钢筋抗拉强度设计值 f_y

图例

当选择显示图例时，在显示的计算结果中将自动插入相应的图例。
也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

三边临空	两边临空	对边临空	一边临空

四边矩形	圆边矩形	四边圆形	圆边圆形

　

方格网式间接钢筋	螺旋式间接钢筋

模块信息

子程序编号：MID040。
功能编号：FUN029。
发布版本：V2003.06.0690，发布日期：2003-02-01。
被取代：MID095。
