预埋件　　（GB 50010－2002）

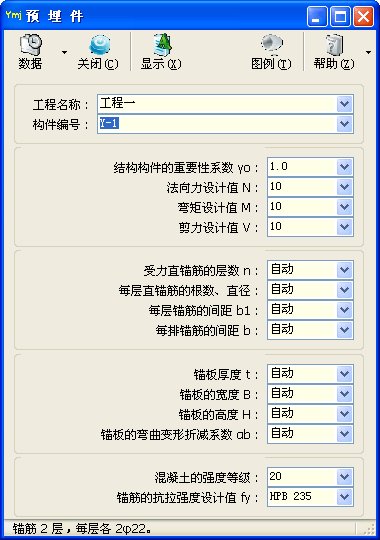

子程序界面

更新

  • 本子程序界面的原始数据可在取代的更新子程序中打开。

  • 点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本中打开”，子程序界面的原始数据将在更新的【预埋件】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要：计算由锚板和对称配置的直锚筋所组成的受力预埋件。可自动计算锚筋根数、直径及锚板厚度等构造要求。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010－2002，以下简称“混凝土规范”。

基本组合值

  • 法向力设计值 N

    • N——相应于荷载效应基本组合时的法向力设计值（kN），法向拉力输入正值，法向压力输入负值。

  • 弯矩设计值 M

    • M——弯矩设计值（kN·m）。

  • 剪力设计值 V

    • V——剪力设计值（kN）。

锚筋

  • 受力直锚筋的层数 n

    • n——受力直锚筋的层数。

    • 受力直锚筋层数的取值范围：2≤n≤4。

  • 每层直锚筋的根数、直径

    • 输入格式：依次输入纵筋根数、钢筋符号、钢筋直径。其中钢筋符号可以是以下字符之一：“”“”“φ”“Φ”“ ”（空格）等，如“216”“316”“2 25”“16”“6”等。当输入为“16”“6”时，根数按 1 根计。

  • 每层锚筋的间距 b1

    • b1——每层锚筋的间距（mm）。

    • 当输入“自动”时，b1 按混凝土规范要求的锚筋最小间距和 16t 二者的大值取值。

  • 每排锚筋的间距 b

    • b——每排锚筋的间距（mm）。

锚板

  • 锚板厚度 t

    • t——锚板厚度（mm）。

    • 受拉和受弯预埋件的锚板厚度不宜小于 bs/8。bs 为锚板弯曲变形的折算宽度，三排锚筋取 bs＝1.5b，其余取最外排锚筋之间的距离。

  • 锚板的宽度 B

    • B——锚板的宽度（mm）。

  • 锚板的高度 H

    • H——锚板的高度（mm）。

  • 锚板的弯曲变形折减系数 αb

    • αb——锚板的弯曲变形折减系数。

    • 按混凝土规范公式（10.9.1-6），取 αb＝0.6＋0.25t/d。

    • 当采取防止锚板弯曲的措施时，αb＝1.0。

钢筋

  • 锚筋的抗拉强度设计值 fy

    • 受力预埋件的锚筋应采用 HPB235 级、HRB335 级或 HRB400 级钢筋，严禁采用冷加工钢筋。

    • 当 fy＞300N/mm2 时，取 fy＝300N/mm2。

    • 请参阅“钢筋抗拉强度设计值 fy”。

相关页

工程名称
构件编号
结构构件的重要性系数 γ0
混凝土的强度等级
钢筋抗拉强度设计值 fy

图例

  • 当选择显示图例时，在显示的计算结果中自动插入相应的图例；

  • 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

  • 子程序编号：MID036。

  • 功能编号：FUN026。

  • 发布版本：V2002.50.0646，发布日期：2002-11-25。

  • 被取代：MID097。
