剪力墙构造钢筋

剪力墙构造钢筋　　（GB/T 50010－2010）（2024 年版）、（GB/T 50011－2010）（2024 年版）、（JGJ 3－2010）

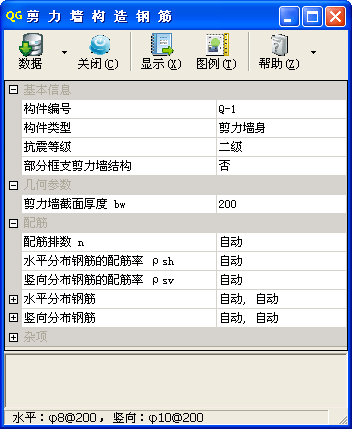

子程序界面

技术条件

摘要：根据相关规范确定混凝土结构的剪力墙身水平及竖向分布钢筋、边缘构件的构造配筋。
编制依据
- 《建筑与市政工程抗震通用规范》GB 55002－2021；
- 《混凝土结构通用规范》GB 55008－2021，以下简称“混凝土通用规范”；
- 《混凝土结构设计标准》GB/T 50010－2010（2024 年版）；
- 《建筑抗震设计标准》GB/T 50011－2010（2024 年版）；
- 《混凝土结构耐久性设计标准》GB/T 50476－2019，以下简称“耐久性标准”；
- 《高层建筑混凝土结构技术规程》JGJ 3－2010，以下简称“高规”。

基本信息

构件类型
- 选择剪力墙的构件类型，可选择“剪力墙身”“剪力墙柱”。
抗震等级
- 选择剪力墙的抗震等级，可选择“特一级”“一级”“二级”“三级”“四级”“非抗震”等。
边缘构件类型
- 选择边缘构件类型，可选择“约束边缘构件”“构造边缘构件”。
边缘构件形式
- 选择边缘构件形式，可选择“暗柱”“转角墙”“有翼墙”“居中端柱”“边对齐端柱”“转角墙加边对齐端柱”“转角墙加居中端柱”“有翼墙加居中端柱”“有翼墙加一边对齐端柱”“有翼墙加两边对齐端柱”等。
9 度抗震设防烈度
- 设置是否为 9 度抗震设防烈度。
框架—剪力墙结构
- 设置是否为框架—剪力墙结构。
部分框支剪力墙结构
- 设置是否为部分框支剪力墙结构。
底部加强部位
- 设置是否为底部加强部位。
- 高规条文说明第 10.2.19 条规定，“部分框支剪力墙结构中，剪力墙底部加强部位是指房屋高度的 1/10 以及地下室顶板至转换层以上两层高度二者的较大值”。
轴压比 μ_N
- μ_N——墙肢在重力荷载代表值作用下的轴压比。

几何参数

剪力墙截面厚度 b_w
- b_w——剪力墙截面厚度（mm）。
墙肢截面高度 h_w
- h_w——剪力墙的墙肢截面高度（mm）。

剪力墙翼墙截面厚度 b_f、剪力墙翼墙截面高度 h_f
- b_f、h_f——分别为剪力墙翼墙截面厚度、高度（mm）。

端柱截面宽度 b_c、端柱截面高度 h_c
- b_c、h_c——分别为端柱的截面宽度、高度（mm），默认分别为沿 X、Y 向尺寸、h_c 默认为沿 Y 向尺寸。
- 当输入“自动”时，取 2b_w。

配筋

配筋排数 n
- n——剪力墙水平和竖向分布钢筋的配筋排数。
- 当输入“自动”时，按相关规范要求取值。

水平分布钢筋的配筋率 ρ_sh、竖向分布钢筋的配筋率 ρ_sv
- ρ_sh、ρ_sv——分别为水平、竖向分布钢筋的配筋率。
- 当输入“自动”时，按相关规范最小配筋率要求取值。
- 混凝土通用规范第 4.4.7 条第 1 款规定，“剪力墙的竖向和水平分布钢筋的配筋率，一、二、三级抗震等级时均不应小于 0.25％，四级时不应小于 0.20％”。
- 混凝土通用规范第 4.4.7 条第 2 款规定，“高层房屋建筑框架-剪力墙结构、板柱-剪力墙结构、筒体结构中，剪力墙的竖向、水平向分布钢筋的配筋率均不应小于 0.25％，并应至少双排布置，各排分布钢筋之间应设置拉筋，拉筋的直径不应小于 6mm，间距不应大于 600mm”。
- 混凝土通用规范第 4.4.7 条第 4 款规定，“部分框支剪力墙结构房屋建筑中，剪力墙底部加强部位墙体的水平和竖向分布钢筋的最小配筋率均不应小于 0.30％，钢筋间距不应大于 200mm，钢筋直径不应小于 8mm”。
- 程序未考虑混凝土通用规范第 4.4.7 条第 3 款的规定，“房屋高度不大于 10m 且不超过三层的混凝土剪力墙结构，剪力墙分布钢筋的最小配筋率应允许适当降低，但不应小于 0.15％”。
- 程序未考虑高规第 7.2.19 条的规定，“房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率均不应小于 0.25％，间距均不应大于 200mm”。
水平分布钢筋、竖向分布钢筋
- 分别为水平、竖向分布钢筋直径、间距。
- 水平分布钢筋的直径 d_h、竖向分布钢筋的直径 d_v
  - d_h、d_v——分别为水平、竖向分布钢筋的直径（mm）。
  - 当输入“自动”时，根据分布钢筋的配筋率、间距确定。
- 水平分布钢筋的间距 s_v、竖向分布钢筋的间距 s_h
  - s_v、s_h——分别为水平、竖向分布钢筋的间距（mm）。
  - 当输入“自动”时，根据分布钢筋的配筋率、直径，在 100mm～200mm 之间确定，优先选用 200mm。

箍筋沿竖向间距 s_v
- s_v——阴影区的箍筋或拉筋沿竖向间距（mm）。

沿墙肢截面厚度方向箍筋肢数 n₁
- n₁——沿墙肢截面厚度方向箍筋肢数。
沿墙肢截面高度方向箍筋肢数 n₂
- n₂——沿墙肢截面高度方向箍筋肢数。
沿翼墙截面厚度方向箍筋肢数 n₃
- n₃——沿翼墙截面厚度方向箍筋肢数。
- 当边缘构件形式为“有翼墙”时，为每侧的箍筋肢数。
沿翼墙截面高度方向箍筋肢数 n₄
- n₄——沿翼墙截面高度方向箍筋肢数。

端柱箍筋肢数 n_x、端柱箍筋肢数 n_y
- n_x、n_y——分别为平行于 X、Y 轴方向端柱的箍筋肢数。

材料

箍筋抗拉强度设计值 f_yv
- f_yv——柱箍筋或拉筋的抗拉强度设计值 f_yv（N/mm²）。
- 请参阅“箍筋抗拉强度设计值 f_yv”。

混凝土保护层的最小厚度 c
- c——混凝土保护层的最小厚度（mm）。
- 当输入“一类”“二a类”“三a类”“三a类（寒）”等环境类别时，程序按混凝土强度等级及所处环境类别，根据《混凝土结构设计标准》GB/T 50010－2010（2024 年版）第 8.2.1 条确定混凝土保护层的最小厚度。
- 当输入“Ⅰ-A”“Ⅰ-B”“Ⅱ-C”等环境作用等级时，程序按混凝土强度等级及所处环境类别，根据耐久性标准确定混凝土保护层的最小厚度。
