预 埋 件 (GB/T
50010-2010)(2024 年版)

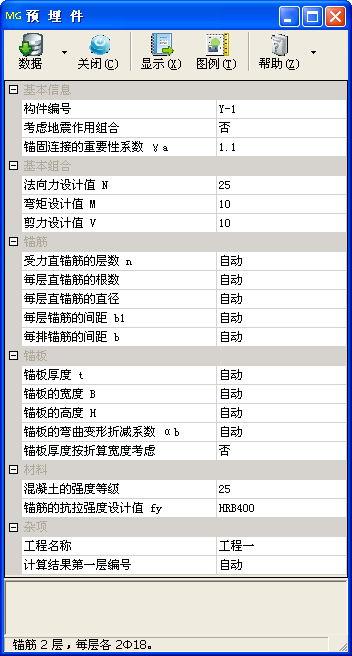

子程序界面 ![](images/surface_PreFixedComponent23.gif)
技术条件
基本信息
基本组合值
锚筋
-
受力直锚筋的层数 n
-
每层直锚筋的根数、直径
-
输入每层受力直锚筋的根数、直径。
-
输入格式:依次输入纵筋根数、钢筋符号、钢筋直径。其中钢筋符号可以是以下字符之一:“”“”“φ”“Φ”“ ”(空格)等,如“216”“316”“2 25”“16”“6”等;当输入为“16”“6”时,根数按 1 根计。
-
混凝土标准第 9.7.1 条的规定,“直锚筋与锚板应采用T形焊接。当锚筋直径不大于 20mm 时宜采用压力埋弧焊;当锚筋直径大于 20mm 时宜采用穿孔塞焊。当采用手工焊时,焊缝高度不宜小于 6mm,且对 300MPa 级钢筋不宜小于 0.5d,对其他钢筋不宜小于 0.6d,d 为锚筋的直径”。
-
每层锚筋的间距 b1
-
b1——每层锚筋的间距(mm)。
-
当输入“自动”时,按混凝土标准要求的锚筋最小间距和 16t 二者的大值取值。
-
混凝土标准第 9.7.4 条的规定,“对受拉和受弯预埋件(图 9.7.2),其锚筋的间距 b、b1 和锚筋至构件边缘的距离 c、c1,均不应小于 3d 和 45mm”。
-
混凝土标准第 9.7.4 条的规定,“对受剪预埋件(图 9.7.2),其锚筋的间距 b 及 b1 不应大于 300mm,且 b1 不应小于 6d 和 70mm ;锚筋至构件边缘的距离 c1 不应小于 6d 和 70mm,b、c 均不应小于 3d 和 45mm”。
锚板
-
锚板厚度 t
-
锚板的宽度 B、锚板的高度 H
-
锚板的弯曲变形折减系数 αb
-
αb——锚板的弯曲变形折减系数。
-
当输入“自动”时
-
当 bs/t 不大于 8 时,按混凝土标准公式(9.7.2-6),取 αb=0.6+0.25t/d;
-
当 bs/t 大于 8 时,按预埋件图集第 119 页式(G.2.1-2)计算。
-
bs 为锚板弯曲变形的折算宽度。三排锚筋时,按预埋件图集第 120 页图 G.2.2 的规定取 1.5b,其余情况取最外排锚筋之间的距离。
-
当采取防止锚板弯曲的措施时,取 1.0。
-
锚板厚度按折算宽度考虑
-
设置受拉和受弯预埋件的锚板厚度是否按锚板弯曲变形的折算宽度考虑。
-
当选择“是”时,受拉和受弯预埋件的锚板厚度按大于 bs/8 考虑,bs 为锚板弯曲变形的折算宽度。
-
当选择“否”时,根据混凝土标准第 9.7.1 条的规定,受拉和受弯预埋件的锚板厚度按大于 b/8 考虑,b 为锚筋的间距。
钢筋
相关页
工程名称
构件编号
结构构件的重要性系数 γ0
混凝土的强度等级
钢筋抗拉强度设计值 fy
图例
2 层 2 排 |
2 层 3 排 |
![](images/ImgYmj_2X2.wmf) |
![](images/ImgYmj_2X3.wmf) |
3 层 2 排 |
3 层 3 排 |
![](images/ImgYmj_3X2.wmf) |
![](images/ImgYmj_3X3.wmf) |
4 层 2 排 |
4 层 3 排 |
![](images/ImgYmj_4X2.wmf) |
![](images/ImgYmj_4X3.wmf) |
