尺寸与约束条件

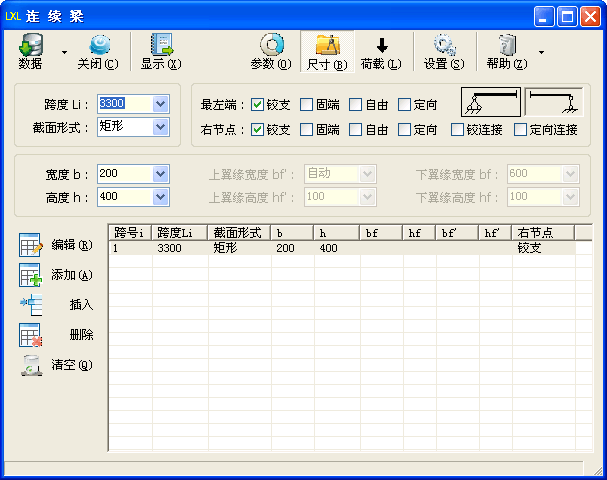

子程序界面（尺寸）

几何参数

• 跨度 L_i

  • L_i——第 i 跨跨度（mm）。

• 截面形式

  • 设置当前跨的截面形式，可选择“矩形”“倒T形”“T形”“倒L形”“工形”。

• 宽度 b、高度 H

  • b、H——分别为当前跨的截面宽度、高度（mm）。

• 上翼缘宽度b_f'、上翼缘高度 h_f'

  • b_f'、h_f'——分别为当前跨的受压区翼缘宽度、高度（mm）。

  • 当“截面形式”为“倒L形”“T形”“工形”时，b_f' 可选“自动”。程序根据计算跨度 l₀ 和翼缘高度 h_f'，按混凝土标准表 5.2.4 计算有效翼缘计算宽度 b_f'；用户需自行考虑梁（肋）净距 s_n 的影响：Ｔ形、Ｉ型截面肋形梁（板）的 b_f' 不大于 b＋s_n；倒Ｌ形的 b_f' 不大于 b＋s_n/2。

• 下翼缘宽度 b_f、下翼缘高度 h_f

  • b_f、h_f——分别为当前跨的下翼缘宽度、高度（mm）。

约束条件

• 最左端节点、各跨梁右节点允许的形式

最左端节点	节点类型		铰　支	固　端	自　由	定　向
	图　　例
	适用跨号		1	1	1	1
右节点	节点类型		铰　支	固　端	自　由	定　向	铰接连接	定向连接
	图　　例
	适 用 跨 号	单跨梁	1	1	1	1	——	——
		多跨梁 （总跨数 n）	各跨 （1～n）	仅最后一跨 （第 n 跨）	各跨 （1～n）	仅最后一跨 （第 n 跨）	除最后一跨 （1～n-1）	除最后一跨 （1～n-1）

• 最左端节点指的是第一跨梁的左节点。对于多跨梁，其余跨（第 i 跨）的左节点为前一跨（第 i-1 跨）的右节点，无需重复输入。当最左端节点为自由时，第一跨为左挑梁；单跨梁或多跨梁的最后一跨右节点为自由时，该跨为右挑梁。

• 可将实际一跨梁的跨中某位置设为自由右节点，将原梁拆分为 2 个及以上计算跨，以此近似计算变截面梁。
