荷载输入

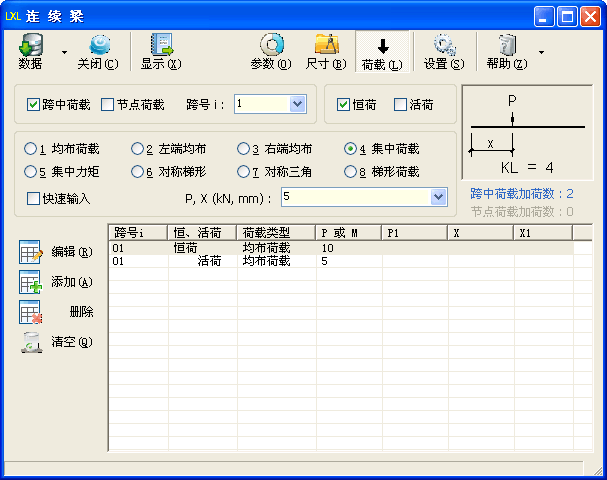

子程序界面（荷载）

荷载参数

荷载按标准值输入，图例中箭头所指方向表示为正值。
□跨中荷载、□节点荷载
- 勾选荷载输入的位置。
- 勾选“□跨中荷载”时，可选 8 种荷载类型：“◎1 均布荷载”“◎2 左端均布”“◎3 右端均布”“◎4 集中荷载”“◎5 集中力矩”“◎6 对称梯形”“◎7 对称三角形”“◎8 梯形荷载”。
- 勾选“□节点荷载”时，可选 2 种荷载类型择：“◎4 集中荷载”“◎5 集中力矩”。
跨号 i
- i——当前编辑或添加的跨中荷载所在的跨号。
- 勾选“□节点荷载”时切换为“节点号 j”。
节点号 j
- j——当前编辑或添加的节点荷载所在的节点号。
- 勾选“□跨中荷载”时切换为“跨号 i”。

□恒荷、□活荷
- 指定当前编辑荷载为永久荷载（恒荷）或可变荷载（活荷）。

□快速输入
- 设置是否采用快速输入。
- 常规输入：未勾选时，先用鼠标或快捷键（Alt+1～Alt+8）选择荷载类型，再在右侧荷载输入框中输入对应参数。
- 快速输入：勾选后可直接输入荷载类型号 + 参数的组合内容，无需分步选择荷载类型。快速输入模式下，依次输入荷载类型号 KL、荷载参数与长度参数，各数值以逗号或空格分隔。
- 8 类荷载对应的类型号 KL：均布荷载 1、左端均布 2、右端均布 3、集中荷载 4、集中力矩 5、对称梯形 6、对称三角形 7、梯形荷载 8。

均布荷载
- 常规输入：荷载类型选择“◎1 均布荷载”，荷载输入框显示“P [, X] (kN/m)”，输入格式：P [, X]。仅输入 P 时，P 为梁上均布荷载值（kN/m）；输入 X 时，P 为房间面荷载值（kN/m²），程序按矩形板四边均分导荷计算梁上均布荷载，公式：0.5P×L_i×X/（L_i＋X），X 为房间垂直于梁方向的长度（mm）。
- 快速输入：荷载输入框显示“KL, P [, X] (kN/m)”，输入格式：1, P [, X]，KL＝1 代表均布荷载。
左端均布荷载、右端均布荷载
- 常规输入：荷载类型选择“◎2 左端均布”或“◎3 右端均布”，荷载输入框显示“P, X [, X1] (kN/m, mm)”，输入格式：P, X [, X1]。仅输入 P、X 时，P 为梁上左端或右端均布荷载值（kN/m），X 为左端或右端均布荷载分布长度（mm）；输入 X₁ 时，P 为房间面荷载值（kN/m²），程序按矩形板四边均分导荷方式计算梁上左端或右端均布荷载，公式：0.5P×X×X₁/（X＋X₁），X₁ 为房间垂直于梁方向的长度（mm）。
- 快速输入：荷载输入框显示“KL, P, X [, X1] (kN/m, mm)”。输入格式：左端均布为 2, P, X [, X₁]，KL＝2 代表左端均布荷载；右端均布为 3, P, X [, X₁]。KL＝3 代表右端均布荷载。
集中荷载（跨中荷载）
- 常规输入：荷载类型选择“◎4 集中荷载”，荷载输入框显示“P, X (kN, mm)”，输入格式：P, X。P 为梁上集中荷载值（kN），X 为本跨梁左端至集中荷载作用点的距离（mm）。
- 快速输入：荷载输入框显示“KL, P, X (kN, mm)”，输入格式：4, P, X，KL＝4 代表集中荷载。
集中荷载（节点荷载）
- 常规输入：荷载类型选择“◎4 集中荷载”，荷载输入框显示“P (kN)”，输入格式：P。P 为节点上集中荷载值（kN）。
- 快速输入：荷载输入框显示“KL, P (kN)”，输入格式：4, P，KL＝4 代表集中荷载。
集中力矩（跨中荷载）
- 常规输入：荷载类型选择“◎5 集中力矩”，荷载输入框显示“M, X (kN·m, mm)”，输入格式：M, X。M 为梁上集中力矩值（kN·m），X 为本跨梁左端至集中力矩作用点的距离（mm）。
- 快速输入：荷载输入框显示“KL, M, X (kN·m, mm)”，输入格式：KL, M, X，KL＝5 代表集中力矩。
集中力矩（节点荷载）
- 常规输入：荷载类型选择“◎5 集中力矩”，荷载输入框显示“M (kN·m)”，输入格式：M。M 为节点上集中力矩值（kN·m）。
- 快速输入：荷载输入框显示“KL, M (kN·m)”，输入格式：5, M，KL＝5 代表集中力矩。
对称梯形荷载
- 常规输入：荷载类型选择“◎6 对称梯形”，荷载输入框显示“P, X (kN/m, mm)”，输入格式：P, X。P 为梁上满布对称梯形荷载值（kN/m），X 为满布于梁上对称梯形荷载两腰的水平长度（mm）。
- 快速输入：荷载输入框显示“KL, P, X (kN/m, mm)”，，输入格式：6, P, X，KL＝6 代表对称梯形荷载。
对称三角形荷载
- 常规输入：荷载类型选择“◎7 对称三角形”，荷载输入框显示“P, X, X₁ (kN/m, mm, mm)”，输入格式：P, X, X₁。P 为梁上局部对称三角形荷载值（kN/m），X 为本跨梁左端至三角形荷载左侧角点的距离（mm），X₁ 为对称三角形荷载底边的长度（mm）。
- 快速输入：荷载输入框显示“KL, P, X, X₁ (kN/m, mm, mm)”，输入格式：7, P, X, X₁，KL＝7 代表对称三角形荷载。
梯形荷载
- 常规输入：荷载类型选择“◎8 梯形荷载”时，荷载输入框显示“P, P₁, X, X₁ (kN/m, kN/m, mm, mm)”，输入格式：P, P₁, X, X₁。P、P₁ 分别为梁上局部梯形荷载左侧、右侧荷载值（kN/m），X 为本跨梁左端至梯形荷载左侧的距离（mm），X₁ 为梯形荷载底边的长度（mm）。
- 快速输入：荷载输入框显示“KL, P, P₁, X, X₁ (kN/m, kN/m, mm, mm)”，输入格式：8, P, P₁, X, X₁，KL＝8 代表梯形荷载。

荷载 P、荷载 P₁ 输入负值时应注意：
- 当荷载效应对结构有利时，永久荷载的分项系数一般情况下应取 1.0。若输入负值荷载且其效应对结构有利，需对荷载值进行换算：按永久荷载输入时，实际荷载值除以 γ_G；按可变荷载输入时，实际荷载值除以 γ_Q。
- 对于梯形荷载（KL＝8），荷载 P、荷载 P₁ 应同号。

荷载图例

跨

中

荷

载

均布荷载

左端均布

右端均布

集中荷载

集中力矩

对称梯形

对称三角

梯形荷载

节

点

荷

载

　
　

集中荷载

集中力矩
