柱 端 实 配 受 弯 承 载 力　　（GB 50010－2010）

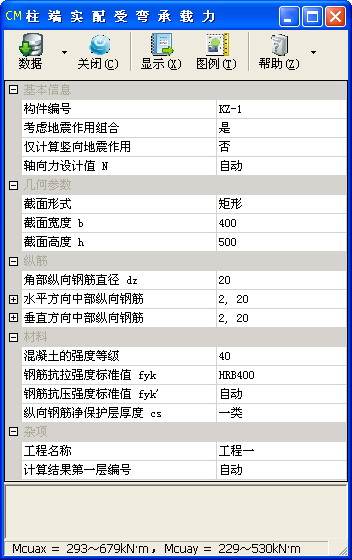

子程序界面

更新

• 本子程序界面的原始数据可在取代的更新子程序中打开。

• 点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本中打开”，子程序界面的原始数据将在更新的【柱端实配受弯承载力】子程序中打开。

• 本子程序被取代的主要原因是《混凝土结构设计标准》GB/T 50010－2010（2024 年版）自 2024 年 8 月 1 日起实施。

技术条件

• 摘要：根据轴力设计值、实配钢筋截面面积和材料强度标准值，计算柱端正截面承载力所对应的弯矩值。可考虑承载力抗震调整系数。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；

  • 《混凝土结构耐久性设计标准》GB/T 50476－2019，以下简称“耐久性标准”；

  • 《建筑与市政工程抗震通用规范》GB 55002－2021，以下简称“抗震通用规范”；

  • 《混凝土结构通用规范》GB 55008－2021。

基本信息

• 考虑地震作用组合

  • 设置是否考虑地震作用参与组合。

  • 当选择“是”时，输入的轴力设计值，应为有地震作用参与组合的内力。

  • 考虑地震作用组合的混凝土结构构件，其截面承载力将除以承载力抗震调整系数 γ_RE。

• 竖向地震为主的地震组合内力

  • 设置是否为竖向地震为主的地震组合内力起控制作用。

  • 对于有地震作用参与组合，承载力抗震调整系数 γ_RE 根据抗震通用规范表 4.3.1 的规定采用：

    • 当选择“否”时，正截面承载力抗震调整系数 γ_RE，当轴压比小于 0.15 的偏心受压柱、轴压比不小于 0.15 的偏心受压柱、偏心受拉时，分别取 0.75、0.80、0.85；承载力抗震调整系数 γ_RE 取 0.75；

    • 当选择“是”时，按抗震通用规范表 4.3.1 中最后一项“竖向地震为主的地震组合内力起控制作用时”的数值，承载力抗震调整系数 γ_RE 均取 1.0。

• 轴向力设计值 N

  • N——相应于荷载效应基本组合时的轴向力设计值（kN）。

  • 当输入不大于 1.0 的数值时为轴压比 N/(f_cA)。

  • 当选择“自动”时，按步长为 0.05 输出轴压比在 0.0～1.0 之间相应的正截面受弯承载力。

几何参数

• 截面形式

  • 选择柱的截面形式，可选择“方形”“矩形”“圆形”等。

• 截面宽度 b、截面高度 h

  • b、h——分别为截面宽度、高度（mm）。

• 方柱边长 h

  • h——方柱边长（mm）。

• 圆柱直径 d

  • d——圆柱直径（mm）。

纵筋

• 角部纵向钢筋直径 d_z

  • d_z——角部纵向钢筋直径（mm）。

• 水平方向中部纵向钢筋

  • 输入沿水平方向（b 边）一侧中部纵向钢筋的根数、直径。若无可不输入。

  • 中部纵筋第一种直径的根数

    • 沿水平方向（b 边）一侧中部纵向钢筋第一种直径的根数。

  • 中部纵筋第一种直径

    • 沿水平方向（b 边）一侧中部纵向钢筋第一种直径（mm）。

  • 中部纵筋第二种直径的根数

    • 沿水平方向（b 边）一侧中部纵向钢筋第二种直径的根数。

  • 中部纵筋第二种直径

    • 沿水平方向（b 边）一侧中部纵向钢筋第二种直径（mm）。

• 垂直方向中部纵向钢筋

  • 输入沿垂直方向（h 边）一侧中部纵向钢筋的根数、直径。若无可不输入。

  • 中部纵筋第一种直径的根数

    • 沿垂直方向（h 边）一侧中部纵向钢筋第一种直径的根数。

  • 中部纵筋第一种直径

    • 沿垂直方向（h 边）一侧中部纵向钢筋第一种直径（mm）。

  • 中部纵筋第二种直径的根数

    • 沿垂直方向（h 边）一侧中部纵向钢筋第二种直径的根数。

  • 中部纵筋第二种直径

    • 沿垂直方向（h 边）一侧中部纵向钢筋第二种直径（mm）。

• 纵向钢筋的根数、直径

  • 输入全部纵向钢筋的根数、直径，仅用于圆形截面的柱。

  • 纵向钢筋的根数

    • 纵向钢筋的根数。

  • 纵向钢筋的直径

    • 纵向钢筋的直径（mm）。

材料

• 钢筋抗拉强度标准值 f_yk

  • f_yk——柱纵向钢筋的抗拉强度设计值（N/mm²）。

  • 请参阅“钢筋抗拉强度设计值 f_y”。

• 钢筋抗压强度标准值 f_yk'

  • f_yk'——柱纵向钢筋的抗压强度标准值（N/mm²）。

  • 当输入“自动”时，取为 f_yk。

• 纵向钢筋净保护层厚度 c_s

  • c_s——纵向受力钢筋的混凝土保护层厚度（mm）。

  • 当输入“一类”“二a类”“三a类”等环境类别时，程序按箍筋直径 d_g、混凝土强度等级及所处环境类别，根据混凝土规范第 8.2.1 条确定柱纵筋的混凝土保护层厚度。

  • 当输入“Ⅰ-A”“Ⅰ-B”“Ⅱ-C”等环境作用等级时，程序按箍筋直径 d_g、混凝土强度等级及所处环境类别，根据耐久性标准确定柱纵筋的混凝土保护层厚度。

  • 当输入“一类”“二a类”“三a类”等环境类别或“Ⅰ-A”“Ⅰ-B”“Ⅱ-C”等环境作用等级时，默认的箍筋直径 d_g 取 10mm。

  • 纵筋直径 d 将根据实配钢筋的直径确定。

相关页

工程名称
构件编号
计算结果第一层编号
结构构件的重要性系数 γ₀
混凝土的强度等级

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID189。

• 功能编号：FUN064。

• 发布版本：V2021.08.2608，发布日期：2021-11-14。

• 取代：MID127。

• 被取代：MID250。
