双向板  (GB 50010-2002)

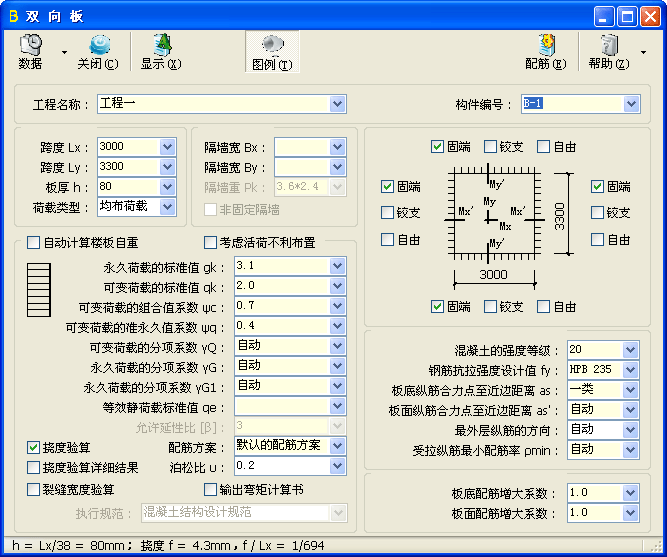

子程序界面

更新

  • 本子程序界面的原始数据可在取代它的更新子程序当中被打开。

  • 点击本子程序界面左上角“数据”按钮旁的倒三角形下拉菜单,从中选择“在更新版本中打开”,子程序界面的原始数据将在更新的【矩形板】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010-2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要:计算均布、三角形及梯形荷载作用下各类边界条件的钢筋混凝土矩形单向/双向板或悬臂板的内力,提供配筋方案优化及裂缝挠度校核,可考虑爆炸动荷载的等效静荷载作用。

  • 编制依据

    • 《建筑结构荷载规范》GB 50009-2001(2006 年版)(以下简称荷载规范);

    • 《混凝土结构设计规范》GB 50010-2002(以下简称混凝土规范);

    • 《人民防空地下室设计规范》GB 50038-2005(以下简称人防规范);

    • 《给水排水工程构筑物结构设计规范》GB 50069-2002(以下简称给排水构筑物规范);

    • 《建筑结构静力计算手册》(第二版)(以下简称静力手册)。

  • 按弹性理论计算矩形板

    • 根据弹性薄板小挠度理论计算矩形板。弯矩系数与挠度系数按照静力手册中的“均布荷载作用下的计算系数表”以及“三角形荷载作用下的计算系数表”来采用。

    • 泊松比 υ(静力手册中为泊桑比 μ)的默认值取 0.2。用户可以自行选择泊松比 υ 等于 0.2 或 1/6。

    • 静力手册中的部分计算用表仅列出 μ=0 的弯矩系数与挠度系数。当 μ 值不等于零时,其挠度及支座中点弯矩仍按这些表格查表求得;其跨中弯矩按下列公式计算:
      Mx(μ)=Mx+μ·My
      My(μ)=My+μ·Mx

    • 静力手册中的部分表列出 μ=1/6、μ=0.3 的弯矩系数与挠度系数。当用户的泊松比 υ 取 0.2 时,其弯矩系数与挠度系数按 μ=1/6、μ=0.3 的系数进行线性插值确定。

  • 混凝土规范对四边支承的混凝土板计算原则,当长边与短边长度大于 2.0,但小于 3.0 时,宜按双向板计算。

  • 挠度验算

    • 使用按荷载效应标准组合并考虑荷载长期作用影响的刚度 B 来代替静力计算手册中的 Bc。刚度 B 按混凝土规范第 8.2 节的相关规定求得。

    • 挠度验算时纵向受拉钢筋的截面面积 As,当“配筋方案”选择“不显示实配钢筋”时,采用抗弯计算确定的配筋截面面积计算值;当选择其他配筋方案时,按实配钢筋的截面面积取值。

    • 混凝土规范第 8.2 节受弯构件挠度验算有关规定适用于梁式、单向受弯构件,因此板类、双向受弯构件的挠度验算结果仅供参考。

  • 裂缝宽度验算

    • 依照混凝土规范第 8.1 节或给排水构筑物规范附录 A 等有关规定进行裂缝宽度验算,弯矩值取相应于荷载效应的标准组合或准永久组合。

    • 裂缝宽度验算时纵向受拉钢筋的截面面积 As 按实配钢筋的截面面积取值。

    • 最外层纵向受拉钢筋外边缘至受拉区底边的距离 c=as-d/2,d 为实配钢筋的直径。

    • 最大裂缝宽度 ωmax 为受拉钢筋截面重心水平处的构件侧表面裂缝宽度,ωmax≤ωlim。最大裂缝宽度限值 ωlim 可按混凝土规范表 3.3.4 或给排水构筑物规范表 5.3.4 取用。

    • 混凝土规范第 8.1 节裂缝控制验算有关规定,适用于梁式、单向受弯构件,因此板类、双向受弯构件的裂缝宽度验算结果仅供参考。

支座条件

  • □固端□铰支□自由

    • 勾选指定上端、下端、左端、右端四边相应的支座类型(“□固端”“□铰支”“□自由”),设置各端的边界条件。

  • 单向板

    • 将左右两端或上下两端的支座类型同时勾选为“□自由”,而其余两端勾选为“□固端”或“□铰支”,则可按上下支承或左右支承的单向板计算。

    • 当“荷载类型”为“三角形荷载”或顶部、底部荷载值不等的“梯形荷载”时,仅允许上下两端为“□固端”或“□铰支”的上下支承单向板。

  • 悬挑板

    • 将任意一端的支座类型勾选为“□固端”,其余三端勾选为“□自由”,则可按悬挑板计算。

    • 当“荷载类型”为“三角形荷载”或顶部、底部荷载值不等的“梯形荷载”时,仅允许上端或下端为“□固端”的悬挑板。

跨度、板厚

  • 跨度 Lx跨度 Ly

    • Lx、Ly——分别为 X、Y 方向上的计算跨度(mm)。一般情况下,可取板净跨+200。

  • 板厚 h

    • H——楼板结构层厚度(mm)。

    • 允许输入短跨方向计算跨度的分数,例如“1/30”“1/35”“1/40”等。

荷载

  • 荷载类型

    • 可选择“均布荷载”“三角形荷载”“梯形荷载”。

    • 荷载类型为“三角形荷载”“梯形荷载”的荷载,沿 Y 轴方向的大小与 Y 轴坐标成反比(即下大上小),而沿 X 轴方向的大小保持不变。

    • 当选择“梯形荷载”时,程序会将梯形荷载转换为一个均布荷载和一个三角形荷载(如图一所示),分别计算后再进行叠加。用户应注意,由于均布荷载与三角形荷载的跨中弯矩、挠度系数最大值一般不在同一位置,叠加后的计算结果通常会偏大。

图一

  • 隔墙宽 Bx隔墙宽 By

    • Bx、By——分别为沿 X、Y 方向上隔墙的宽度(mm)。

    • 可输入相应方向计算跨度 Lx、Ly 的系数加符号“Lx”“Ly”,例如“0.5Lx”“0.7Ly”“Lx”等。

  • 隔墙重 Pk

    • Pk——每延米隔墙的自重标准值(kN/m)。

  • □非固定隔墙

    • 隔墙荷载按荷载规范第 4.1.1 条注 5 取用。

    • 当未勾选本项时,对固定隔墙的自重按永久荷载考虑,按下列公式换算成等效均布永久荷载:

      • 沿 Lx 方向布置的隔墙,PkBx/(LxLy);

      • 沿 Ly 方向布置的隔墙,PkBy/(LxLy)。

    • 当勾选本项时,非固定隔墙的自重取每延米长墙重(kN/m)的 1/3 作为楼面活荷载的附加值(kN/m2)计入,附加值载尚不小于 1.0kN/m2。当非固定隔墙的宽度大于相应方向的跨度时,按下列公式计算:

      • 沿 Lx 方向布置的隔墙,PkBx/(3Lx);

      • 沿 Ly 方向布置的隔墙,PkBy/(3Ly)。

    • 当隔墙荷载较大时,可按荷载规范附录 B 的规定,换算为等效均布荷载。

  • □自动计算楼板自重

    • 设置是否自动计算楼板自重。

    • 当勾选本项时,程序将自动计算楼板自重。此时,“附加永久荷载的标准值 gk”输入框应输入除楼板自重以外的永久荷载标准值。

    • 楼板自重标准值取混凝土容重 γc 与板厚 h 的乘积,混凝土容重 γc 取 25kN/m3

  • □考虑活荷不利布置

    • 设置是否考虑活荷载不利布置。

    • 考虑活荷不利布置的必要条件:在“荷载类型”输入框中选择“均布荷载”,且为四边支承板(四边支座均无自由边)。

    • 静力手册第四章第二节第四条“连续板的实用计算方法”,考虑活荷载不利布置。

    • 本计算方法适用于等区格的矩形四边支承连续板。同一方向板的跨度相差不大时,可近似采用。

  • 永久荷载的标准值 gk

    • gk——永久荷载的标准值(kN/m2)。

    • 当勾选“□自动计算楼板自重”时,本输入框为“附加永久荷载的标准值 gk”;当“荷载类型”选择“梯形荷载”时,本输入框为“永久荷载的标准值 gkt、gkb”。

  • 附加永久荷载的标准值 gk

    • gk——除楼板自重外的永久荷载的标准值(kN/m2)。

    • 当未勾选“□自动计算楼板自重”,“荷载类型”选择“均布荷载”或“三角形荷载”时,本输入框为“永久荷载的标准值 gk”;当“荷载类型”选择“梯形荷载”时,本输入框为“永久荷载的标准值 gkt、gkb”。

  • 永久荷载的标准值 gkt、gkb

    • gkt、gkb——梯形永久荷载的标准值(kN/m2)。

    • gkt、gkb 分别为梯形顶部、底部的荷载值,输入时数值之间以“,”(逗号)分隔。

    • 当 gkt=0 时,程序按三角形荷载进行计算;当 gkt=gkb 时,程序自动转换为均布荷载。

    • 当未勾选“□自动计算楼板自重”,“荷载类型”选择“均布荷载”或“三角形荷载”时,本输入框为“永久荷载的标准值 gk”;当勾选“□自动计算楼板自重”时,本输入框为“附加永久荷载的标准值 gk”。

  • 可变荷载的标准值 qk

    • qk——可变荷载的标准值(kN/m2)。

    • 可直接选择本输入框下拉列表中的建筑物类别,例如“住宅”“办公楼”,程序按荷载规范表 4.1.1 第 11 项确定取值。

    • 输入某些活荷载的建筑物类别可能还需要选择“活荷载类别的分项”。例如“均布活荷载的类别”为“厨房”时,“活荷载类别的分项”还应选择“一般的”或“餐厅的”。

    • 当“荷载类型”选择“梯形荷载”时,本输入框为“可变荷载的标准值 qkt、qkb”。

  • 可变荷载的标准值 qkt、qkb

    • qkt、qkb——梯形可变荷载的标准值(kN/m2)。

    • qkt、qkb 分别为梯形顶部、底部的荷载值,输入时数值之间以“,”(逗号)分隔。

    • 当 qkt=0 时,程序按三角形荷载进行计算;当 qkt=qkb 时,程序自动转换为均布荷载。

    • 当“荷载类型”选择“均布荷载”或“三角形荷载”时,本输入框为“可变荷载的标准值 qk”。

  • 可变荷载的组合值系数 ψc

    • ψc——可变荷载(效应)的组合值系数。

    • 当“可变荷载的标准值 qk”输入框直接输入建筑物类别时,程序可根据建筑物类别自动确定可变荷载的组合值系数 ψc

  • 可变荷载的准永久值系数 ψq

    • ψq——可变荷载(效应)的准永久值系数。

    • 当“可变荷载的标准值 qk”输入框直接输入建筑物类别时,程序可根据建筑物类别自动确定可变荷载的准永久值系数 ψq,本输入框被禁用(变成灰色)不必输入。

  • 可变荷载的分项系数 γQ

    • γQ——可变荷载(效应)的分项系数。

    • 当输入“自动”时,取 1.4。

  • 永久荷载的分项系数 γG

    • γG——永久荷载(效应)的分项系数,用于由可变荷载效应控制的组合、当其效应对结构承载力不利时。

    • 当输入“自动”时,取 1.2。

  • 永久荷载的分项系数 γG1

    • γG1——永久荷载(效应)的分项系数,用于由永久荷载效应控制的组合、当其效应对结构承载力不利时。

    • 当输入“自动”时,取 1.35。

  • 等效静荷载标准值 qe

    • qe——常规武器或核武器爆炸动荷载作用下的等效静荷载标准值(kN/m2)。作用在板顶时输入正值,作用在板底时输入负值。

    • 允许输入板底与板面的等效静荷载,输入时数值之间以“,”(逗号)分隔。程序可对平时、战时及两面不同抗力单元进行最不利组合。

    • 当 qe 输入两个数值时按不同时受荷考虑,一般应为异号以考虑两相邻不同抗力单元,程序将分别进行荷载(效应)组合。

  • 允许延性比 [β]

    • [β]——受弯构件的允许延性比。

    • 当“等效静荷载标准值 qe”为零时,本输入框被禁用(变成灰色)不必输入。

计算选项

  • 泊松比 υ

    • υ——钢筋混凝土板的泊松比。

    • 可选择“0.2”“1/6”。

  • 执行规范

    • 裂缝宽度验算时执行的规范,可选择“混凝土结构设计规范”“给水排水工程构筑物结构设计规范”。

钢筋、混凝土

  • 板底纵筋合力点至近边距离 as

    • as——板底受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 当 as 输入为“一类”“二a类”等环境类别时,纵筋直径将根据实配钢筋或默认的纵筋直径 d=10mm 确定。

    • 请参阅“受拉纵筋合力点至近边距离 as”。

  • 板面纵筋合力点至近边距离 as'

    • as'——板面受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 当 as' 输入“自动”时,取 as'=as

  • 最外层纵筋的方向

    • 设置最外层纵筋的方向,可选择“自动”“X 向双排”“Y 向双排”“X 向板底”“Y 向板底”。

    • 当选择“自动”时,程序将板底两方向弯矩大者的纵筋排放在最外层,板面纵筋按单层考虑。

    • 当选择“X 向双排”或“Y 向双排”时,板底、板面的最外层纵筋按指定方向排放。

    • 当选择“X 向板底”或“Y 向板底”时,板底的最外层纵筋按指定方向排放,板面纵筋按单层考虑。

    • 一般情况下,双层纵筋中的短跨方向放在最外层,长跨方向排放在内层。如果在计算最外层纵筋时的截面有效高度取 h0,则内层纵筋的截面有效高度应为 h0-d。d 为板底纵筋直径,程序根据板厚、实配纵筋等条件自动取 10mm~25mm。

  • 受拉纵筋最小配筋率 ρmin

    • ρmin——一侧受拉纵筋最小配筋率(%)。

    • 当 ρmin 输入数值时,取输入值和 45ft/fy 二者中的较大值。

    • 当 ρmin 输入“自动”时,取 0.2 和 45ft/fy 二者中的较大值。

    • 当 ρmin 输入“自动”、有爆炸动荷载作用时,程序考虑人防规范第 4.11.7 条规定。

板底、板面配筋增大系数(或 ωlim

  • 当显示实配钢筋时(“配筋方案”选择除“不显示实配钢筋”以外的其他项),如果最大裂缝宽度验算或挠度验算不满足要求,可通过适当改变板底、板面配筋增大系数来调整实配钢筋面积,进而重新进行验算。

  • 在显示实配钢筋且勾选“□裂缝宽度验算”的情况下,当“板底配筋增大系数或 ωlim”“板面配筋增大系数或 ωlim”输入值 ≥1.0 时为板底、板面配筋增大系数;当输入值 <1.0 时为最大裂缝宽度限值 ωlim,程序根据最大裂缝宽度验算结果选择实配纵筋,使其满足 ωmax≤ωlim 的限制条件。

  • 在要求进行挠度验算时,为确保板具有足够的刚度,配筋增大系数不宜取太大。短跨方向的板底配筋增大系数建议在 1.2 以内,长跨方向的配筋也应适当增加,特别是在两个方向跨度相差不大的情况下。

荷载效应的基本组合

  • 计算结果中有,Mx=Max{Mx(L), Mx(D)}、My=Max{My(L), My(D)} 等。其中 Mx(L)、My(L) 为由可变荷载效应控制的弯矩基本组合值;Mx(D)、My(D) 为由永久荷载效应控制的弯矩基本组合值。取二者最不利值进行配筋。括号中的 L 表示由可变荷载控制、D 表示由永久荷载控制。

  • Mxk、Myk——相应于荷载效应标准组合的弯矩设计值;
    Mxq、Myq——相应于荷载效应准永久组合的弯矩设计值。

  • 由可变荷载效应、永久荷载效应控制的组合分别按荷载规范公式(3.2.3-1)、公式(3.2.3-2)计算。

  • 防空地下室结构,其承载力设计采用下列极限状态设计表达式:γGSGk+γQSQk≤R
    式中:γG——永久荷载的分项系数,当其效应对结构不利时取 1.2,有利时取 1.0;
       SGk——永久荷载效应标准值,永久荷载包括用户输入的永久荷载、楼板自重及固定隔墙等;
       γQ——等效静荷载分项系数,取 1.0;
       SQk——等效静荷载效应标准值;
        R——结构构件承载力设计值。

  • 考虑爆炸动荷载的等效静荷载时,对四边支承板跨中截面的计算弯矩值乘以折减系数 0.7。

斜截面承载力计算

  • 当荷载较大或考虑爆炸动荷载的等效静荷载时,程序将进行斜截面承载力计算。

  • 对于四边支承板,按照 45°塑性铰线,取长边平均剪力进行验算。

  • 对有自由边的板按长边受荷宽度为短边二分之一进行验算。


相关页


疑难解答


模块信息

  • 子程序编号:MID025。

  • 功能编号:FUN003。

  • 发布版本:V2002.31.0539,发布日期:2002-07-06。

  • 取代:MID003。

  • 被取代:MID086。
