软 弱 下 卧 层 验 算　　（GB 50007－2011）

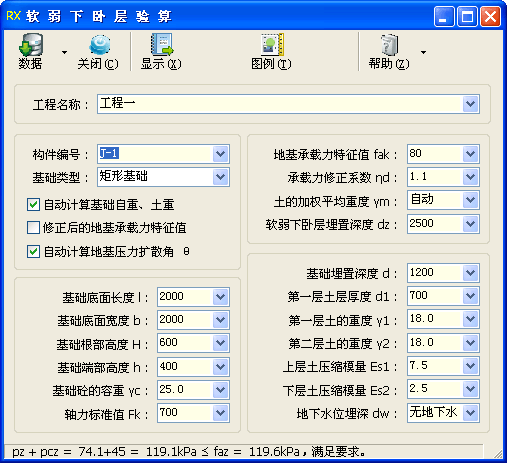

子程序界面

更新

• 本子程序被取代的主要原因是发布采用属性框界面的新版本。

技术条件

• 摘要：当地基受力层范围内有软弱下卧层时，矩形、条形基础的地基承载力验算。

• 编制依据

  • 《建筑地基基础设计规范》GB 50007－2011，以下简称“基础规范”；

  • 《建筑与市政地基基础通用规范》GB 55003－2021；

  • 《建筑桩基技术规范》JGJ 94－2008，以下简称“桩基规范”。

计算设置

• 基础类型

  • 选择软弱下卧层验算的基础类型，可选择“矩形基础”“条形基础”。

• □自动计算基础自重、土重

  • 设置是否自动计算基础自重、土重。

• □修正后的地基承载力特征值

  • 设置输入的地基承载力是否为深宽修正后的特征值。

• □自动计算地基压力扩散角 θ

  • 设置是否自动计算地基压力扩散线与垂直线的夹角 θ。

  • 当勾选时，按基础规范表 5.2.7 计算地基压力扩散角 θ。

  • 计算地基压力扩散角 θ 时，当上层土压缩模量 E_s1 与下层土压缩模量 E_s2 的比值小于 3 时，超出基础规范表 5.2.7 给定范围。参考桩基规范表 5.4.1，程序取压缩模量比 E_S1/E_S2＝1，θ＝4°（z/b＝0.25）及 θ＝12°（z/b＝0.50），用于 1≤E_S1/E_S2＜3 的情况下进行地基压力扩散角 θ 插值计算。

基础参数

• 基础底面长度 l、基础底面宽度 b

  • l、b——分别为基础底面长度、宽度（mm）。

• 基础根部高度 H、基础端部高度 h

  • H、h——分别为基础根部、端部高度（mm）。

• 基础砼的容重 γ_c

  • γ_c——基础混凝土的容重（kN/m³）。

  • 当不勾选“□自动计算基础自重、土重”时，输入框为“基础自重、土重 G_k”。

• 基础自重、土重 G_k

  • G_k——基础自重和基础上土重标准值（kN）。

  • 当勾选“□自动计算基础自重、土重”时，输入框为“基础砼的容重 γ_c”。

• 轴力标准值 F_k

  • F_k——相应于作用的标准组合时，上部结构传至基础顶面的竖向力（kN）。

  • 当“基础类型”为“条形基础”时，F_k 为每延米的竖向力（kN/m）。

地基参数

• 地基承载力特征值 f_ak

  • f_ak——软弱下卧层地基承载力特征值（kPa）。

  • 当不勾选“□修正后的地基承载力特征值”时，输入框为“修正后的特征值 f_az”。

• 修正后的特征值 f_az

  • f_az——软弱下卧层顶面处经修正后的地基承载力特征值（kPa）。

  • 当不勾选“□修正后的地基承载力特征值”时，输入框为“修正后的特征值 f_az”。

• 承载力修正系数 η_d　

  • η_d——基础埋深的地基承载力修正系数，按软弱下卧层土的类别查基础规范表 5.2.4 取值。

• 土的加权平均重度 γ_m

  • γ_m——软弱下卧层顶面以上土的加权平均重度，地下水位以下取浮重度（kN/m³）。

• 软弱下卧层埋置深度 d_z

  • d_z——软弱下卧层埋置深度，一般自室外地面标高算起（mm）。

• 基础埋置深度 d

  • d——基础埋置深度（mm）。

  • 基础规范第 5.2.4 条规定，基础埋值深度“宜自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起”。

• 第一层土层厚度 d₁

  • d₁——第一层土层厚度（mm）。

  • 当无第一层土时，d₁ 输入 0。

• 第一层土的重度 γ₁、第二层土的重度 γ₂

  • γ₁、γ₂——分别为第一层、第二层（持力层）土的重度（kN/m³）。

• 第二层土层厚度 d₂

  • d₂——第二层（持力层）土层厚度（mm）。

•  上层土压缩模量 E_S1

  • E_s1——第二层（持力层）土的压缩模量（MPa）。

  • 当不勾选“□自动计算地基压力扩散角 θ”时，输入框为“地基压力扩散角 θ”。

• 地基压力扩散角 θ

  • θ——地基压力扩散线与垂直线的夹角（°）。

  • 当勾选“□自动计算地基压力扩散角 θ”时，输入框为“上层土压缩模量 E_S1”。

• 下层土压缩模量 E_S2

  • E_s2——第三层（软弱下卧层）土的压缩模量（MPa）。

• 地下水位埋深 d_w

  • d_w——地下水位埋深（mm）。

  • 当不考虑地下水时，输入“无地下水”。

  • 程序规定“地下水位埋深 d_w”应不小于“基础埋置深度 d”，当实际工程中遇到 d_w 小于 d 的情形时，“地下水位埋深 d_w”可按 d 输入，并自行考虑水浮力影响下的基础自重和基础上土重标准值 G_k。

相关页

工程名称
构件编号

图例

• 可以将鼠标移到相应图例上，使用右键进行复制，粘贴到子程序的计算结果中。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID031。

• 功能编号：FUN021。

• 发布版本：V2002.45.0635，发布日期：2002-11-04。

• 被取代：MID202。
