剪力　　（GB 50010－2002）

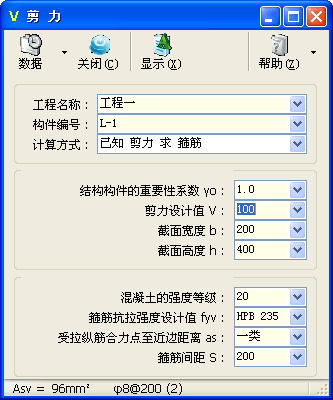

子程序界面

更新

• 本子程序被取代的主要原因是发布采用属性框界面的新版本、《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

• 摘要：可根据剪力设计值计算所需箍筋面积，或按现有箍筋面积反推剪力设计值。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2002（以下简称混凝土规范）。

• 适用范围

  • 适用于跨高比不小于 5 的钢筋混凝土受剪构件。

  • 主要用于均布荷载下的一般构件。对于存在集中力的构件，在使用时应分析其是否适用；对于集中荷载作用下的独立梁，可使用【弯剪扭构件】子程序进行计算。

• 构造钢筋

  • 非抗震时箍筋最大间距按混凝土规范表 10.2.10 规定，最小直径按混凝土规范第 10.2.11 条规定。当梁中配有计算需要的纵向受压钢筋时，箍筋配置尚应符合相关规定。

• 箍筋最小配筋率 ρ_sv,min（ρ_sv＝A_sv/b/s）要求：

  • 一般（非抗震）梁：当 V＞0.7f_tbh₀ 时，取 ρ_sv,min＝0.24f_t/f_yv。

计算参数

• 计算方式

  • 设置受剪构件正算或反算的计算方式，可选择“已知 剪力 求 箍筋”“已知 箍筋 求 剪力”。

• 剪力设计值 V

  • V——剪力设计值（kN）。

  • 当“计算方式”选择“已知 箍筋 求 剪力”时，本输入框为“箍筋面积 A_sv”。

• 箍筋面积 A_sv

  • A_sv——配置在同一截面内箍筋各肢的全部截面面积（mm²）。

  • 当“计算方式”选择“已知 剪力 求 箍筋”时，本输入框为“剪力设计值 V”。

• 截面宽度 b

  • b——截面宽度（mm）。

• 截面高度 h

  • h——截面高度（mm）。

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 当输入“一类”“二a类”“二b类”等环境类别时，默认的纵筋直径 d＝25mm。

  • 更多详细信息请参阅本帮助手册的“受拉纵筋合力点至近边距离 a_s”。

• 箍筋间距 s

  • s——沿构件长度方向的箍筋间距（mm）。

  • 输入范围：50≤S≤1000。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级
箍筋抗拉强度设计值 f_yv
受拉纵筋合力点至近边距离 a_s
钢筋弹性模量 E_s

模块信息

• 子程序编号：MID022。

• 功能编号：FUN002。

• 发布版本：V2002.28.0525，发布日期：2002-06-13。

• 取代：MID002。

• 被取代：MID059。
