朗 金 土 压 力 计 算  (GB 50330-2013)

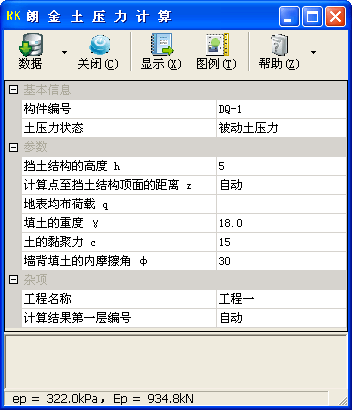

子程序界面

技术条件

  • 摘要:朗金主动土压力、被动土压力以及静止土压力计算。

  • 编制依据

    • 《建筑边坡工程技术规范》GB 50330-2013,以下简称“边坡规范”。

  • 适用范围

    • 朗肯土压力理论是根据半空间体的应力状态和土的极限平衡理论得出的土压力计算理论之一。假设墙背直立光滑、土体表面水平。这时,墙背与填土界面上的剪应力为零。不改变墙背后土体中的应力状态。当挡土墙的变位符合上述主动或被动极限平衡条件时,作用在挡土墙墙背上的土压力即为朗肯主动土压力或朗肯被动土压力。

基本信息

  • 土压力状态

    • 选择土压力状态,可选择“静止土压力”“主动土压力”“被动土压力”等。

计算参数

  • 挡土结构的高度 h

    • h——挡土结构的高度(m)。

  • 计算点至挡土结构顶面的距离 z

    • z——计算点至挡土结构顶面的距离(m),当输入“自动”时,同挡土结构的高度 h。

  • 静止土压力系数 K0

    • K0——静止土压力系数。

    • 边坡规范第 6.2.2 条规定,“静止土压力系数宜由试验确定。当无试验条件时,对砂土可取 0.34~0.45,对黏性土可取 0.5~0.7”。更详细的经验值,对坚硬土可取 0.20~0.40,对硬-可塑黏性土、粉质黏土、砂土可取 0.40~0.50,对可-软塑黏性土可取 0.50~0.60,软塑黏性土可取 0.60~0.75,流塑黏性土可取 0.75~0.80。

    • 当输入“自动”时,按经验公式 K0=1-sinφ 计算,φ 为墙背填土的内摩擦角。

  • 地表均布荷载 q

    • q——地表均布荷载(kN/m2),以单位水平投影面上的荷载强度计算。

  • 填土的重度 γ

    • γ——填土的重度(kN/m3)。

  • 土的黏聚力 c

    • c——土的黏聚力(kPa)。

    • 当 c 输入 0 时,为无黏性土。

  • 墙背填土的内摩擦角 φ

    • φ——墙背填土的内摩擦角(°)。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。



模块信息

  • 子程序编号:MID121。

  • 功能编号:FUN059。

  • 发布版本:V2017.07.2358,发布日期:2017-08-18。
