成 桩 工 艺 选 择  (JGJ 94-2008)

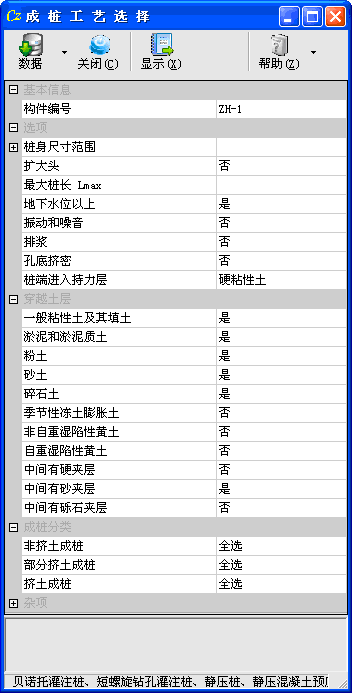

子程序界面

技术条件

  • 编制依据

    • 《建筑桩基技术规范》(JGJ 94-2008),以下简称“桩基规范”。

  • 备选桩型

    • 备选桩型为按用户在“选项”及“成桩分类”“成桩工艺”“桩型”中的选择,筛选出符合条件的桩型。

    • 在计算结果的“桩型选择”中,根据桩基规范附录 A,按“穿越土层”“桩端进入持力层”等条件对备选桩型进行排序,较适合的排在前面。

选项

  • 桩身尺寸范围

    • 限定桩身尺寸最小值与最大值。当不输入或为“0”时表示不限。

    • 桩身尺寸最小值 dmin

      • dmin——桩身尺寸最小值(mm)。当不输入或为“0”时表示不限。

      • 备选桩型桩身的最小尺寸不大于 dmin、最大尺寸不小于 dmin

    • 桩身尺寸最大值 dmax

      • dmax——桩身尺寸最大值(mm)。当不输入或为“0”时表示不限。

      • 备选桩型桩身的最大尺寸不小于 dmax

  • 扩大头

    • 设置是否仅选择有扩大头的桩型。

  • 最大桩长 Lmax

    • Lmax——最大桩长(m)。当不输入或为“0”时表示不限。

    • 备选桩型的最大桩长不小于 Lmax

  • 地下水位以上

    • 设置是否为地下水位以上。

    • 当选择“”时,表示桩身位于地下水位以上;选择“”表示位于地下水位以下。

  • 振动和噪音

    • 设置是否允许振动和噪音。

    • 当选择“”时,备选桩型将排除有振动和噪音的桩型。

  • 排浆

    • 设置是否允许排浆。

    • 当选择“”时,备选桩型将排除有排浆的桩型。

  • 孔底挤密

    • 设置是否仅选择孔底挤密的桩型。

    • 当选择“”时,备选桩型将排除孔底无挤密的桩型。

  • 桩端进入持力层

    • 选择桩端进入的持力层,可选择“硬黏性土”“密实砂土”“碎石土”“软质岩石和风化岩石”等。

    • 当不输入时表示对持力层不进行判断。

穿越土层

  • 可供设置的穿越土层有:“一般黏性土及其填土”“淤泥和淤泥质土”“粉土”“砂土”“碎石土”“季节性冻土膨胀土”“非自重湿陷性黄土”“自重湿陷性黄土”“中间有硬夹层”“中间有砂夹层”“中间有砾石夹层”等。

  • 当选择“”时,表示桩身有穿越该土层,若无则选择“”。

成桩分类

  • 非挤土桩部分挤土桩挤土桩

    • 选择指定成桩分类的桩型是否作为备选桩型,可选择“全选”“不选”“分别指定”。

    • 当选择“全选”或“不选”时,程序界面“成桩工艺”中属于相应成桩分类下的各成桩工艺输入项将不显示。

    • 当选择“分别指定”时,“成桩工艺”中将显示的输入项:

      • 对于“非挤土桩”:“干作业法”“泥浆护壁法”“套管护壁法”;

      • 对于“部分挤土”或“挤土桩”:“灌注桩”“预制桩”。

成桩工艺

  • 干作业法泥浆护壁法套管护壁法灌注桩预制桩

    • 选择指定成桩工艺的桩型是否作为备选桩型,可选择“全选”“不选”“分别指定”。

    • 当选择“全选”或“不选”时,程序界面“桩类”中属于相应成桩工艺下的各桩型输入项将不显示。

    • 当选择“分别指定”时,按桩基规范附录 A 表中的分类,显示相应桩型的输入项。

桩型

  • 长螺旋钻孔灌注桩短螺旋钻孔灌注桩钻孔扩底灌注桩机动洛阳铲成孔灌注桩人工挖孔扩底灌注桩潜水钻成孔灌注桩反循环钻成孔灌注桩正循环钻成孔灌注桩旋挖成孔灌注桩钻孔扩底灌注桩贝诺托灌注桩短螺旋钻孔灌注桩冲击成孔灌注桩长螺旋钻孔压灌桩钻孔挤扩多支盘桩预钻孔打入式预制桩静压混凝土(预应力砼)敞口管桩H型钢桩敞口钢管桩内夯沉管灌注桩打入式混凝土预制桩闭口钢管桩混凝土管桩静压桩

    • 设置是否作为备选桩型。

    • 当选择“”时,备选桩型将排除该桩型。
