单 桩 水 平 承 载 力  (JGJ 94-2008)

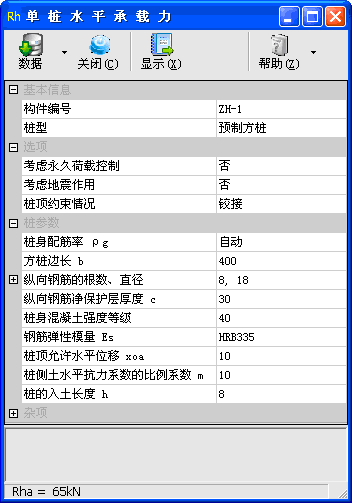

子程序界面

技术条件

  • 摘要:根据《建筑桩基技术规范》JGJ 94-2008 第 5.7.2 条,计算由桩身强度或由水平位移控制的单桩水平承载力特征值。

  • 编制依据

    • 《建筑与市政地基基础通用规范》GB 55003-2021,以下简称“基础通用规范”;

    • 《混凝土结构通用规范》GB 55008-2021;

    • 《建筑地基基础设计规范》GB 50007-2011,以下简称“基础规范”;

    • 《混凝土结构设计标准》GB/T 50010-2010(2024 年版);

    • 《建筑桩基技术规范》JGJ 94-2008,以下简称“桩基规范”;

    • 《先张法预应力混凝土管桩》GB/T 13476-2023;

    • 《预应力混凝土管桩技术标准》JGJ/T 406-2017;

    • 《先张法预应力混凝土管桩》(23G409)(替代 10SG409),以下简称“管桩图集”。

基本信息

  • 桩型

    • 选择桩型,可选择“预制方桩”“预应力混凝土管桩”“灌注桩”等。

  • 管桩类型

    • 设置管桩类别,可选择“PC”“PHC”“PRC”。

    • 管桩按混凝土强度等级和结构配筋分为预应力混凝土管桩(PC)、预应力高清混凝土管桩(PHC)和混合配筋预应力高清混凝土管桩(PRC)三种类别。

选项

  • 桩顶约束情况

    • 选择柱顶约束情况,可选择“铰接”“自由”“固接”。

  • 考虑永久荷载控制

    • 设置是否输出验算永久荷载控制的桩基的水平承载力。

    • 桩基规范第 5.7.2 条第 7 款规定,“验算永久荷载控制的桩基的水平承载力时,应将 2~5 款方法确定的单桩水平承载力特征值乘以调整系数 0.8”。

  • 考虑地震作用

    • 设置是否输出验算地震作用桩基的水平承载力。

    • 桩基规范第 5.7.2 条第 7 款规定,“验算地震作用桩基的水平承载力时,应将上述 2~5 款方法确定的单桩水平承载力特征值乘以调整系数 1.25”。

  • 管桩的编号

    • 选择管桩的编号,非自定义按管桩图集选择。

    • 当“管桩类型”选择“PC”时,管桩的编号可选择“自定义”“PC-A300(70)”“PC-AB300(70)”“PC-B300(70)”“PC-C300(70)”“PC-A400(95)”“PC-AB400(95)”“PC-AB400(95)'”“PC-B400(95)”“PC-C400(95)”“PC-A500(100)”“PC-AB500(100)”“PC-B500(100)”“PC-C500(100)”“PC-A500(120)”“PC-AB500(120)”“PC-B500(120)”“PC-C500(120)”“PC-A600(110)”“PC-AB600(110)”“PC-B600(110)”“PC-C600(110)”“PC-A600(130)”“PC-AB600(130)”“PC-B600(130)”“PC-C600(130)”等。

    • 当“管桩类型”选择“PHC”时,管桩的编号可选择“自定义”“PHC-A300(70)”“PHC-AB300(70)”“PHC-B300(70)”“PHC-C300(70)”“PHC-A400(95)”“PHC-AB400(95)”“PHC-AB400(95)'”“PHC-B400(95)”“PHC-C400(95)”“PHC-C400(95)'”“PHC-A500(100)”“PHC-AB500(100)”“PHC-B500(100)”“PHC-C500(100)”“PHC-C500(100)'”“PHC-A500(120)”“PHC-AB500(120)”“PHC-B500(120)”“PHC-C500(120)”“PHC-C500(120)'”“PHC-A600(110)”“PHC-AB600(110)”“PHC-B600(110)”“PHC-C600(110)”“PHC-A600(130)”“PHC-AB600(130)”“PHC-B600(130)”“PHC-C600(130)”“PHC-C600(130)'”“PHC-A700(110)”“PHC-A700(110)'”“PHC-AB700(110)”“PHC-B700(110)”“PHC-B700(110)'”“PHC-C700(110)”“PHC-C700(110)'”“PHC-A700(130)”“PHC-A700(130)'”“PHC-AB700(130)”“PHC-AB700(130)'”“PHC-B700(130)”“PHC-B700(130)'”“PHC-C700(130)”“PHC-C700(130)'”“PHC-A800(110)”“PHC-A800(110)'”“PHC-AB800(110)”“PHC-AB800(110)'”“PHC-B800(110)”“PHC-B800(110)'”“PHC-C800(110)”“PHC-C800(110)'”“PHC-A1000(130)”“PHC-AB1000(130)”“PHC-B1000(130)”“PHC-C1000(130)”“PHC-A1200(150)”“PHC-AB1200(150)”“PHC-B1200(150)”“PHC-C1200(150)”等。

    • 当“管桩类型”选择“PRC”时,管桩的编号可选择“自定义”“PRC-AB400(95)”“PRC-B400(95)”“PRC-C400(95)”“PRC-AB500(100)”“PRC-B500(100)”“PRC-C500(100)”“PRC-AB500(120)”“PRC-B500(120)”“PRC-C500(120)”“PRC-AB600(110)”“PRC-B600(110)”“PRC-C600(110)”“PRC-AB600(130)”“PRC-B600(130)”“PRC-C600(130)”“PRC-AB700(110)”“PRC-B700(110)”“PRC-C700(110)”“PRC-AB700(130)”“PRC-B700(130)”“PRC-C700(130)”“PRC-AB800(110)”“PRC-B800(110)”“PRC-C800(110)”“PRC-AB1000(130)”“PRC-B1000(130)”“PRC-C1000(130)”等。

    • 当选择除“自定义”之外的管桩编号时,桩身尺寸、配筋套用管桩图集。

    • 管桩编号带撇号的 PHC 桩,其预应力钢筋配筋规格采用管桩图集“PHC 桩桩身承载力表”表中对应型号 PHC 桩的备选配筋规格。

桩参数

  • 桩身配筋率 ρg

    • ρg——桩身配筋率(%)。

    • 当选择“自动”时,按纵筋的根数、直径计算。

  • 圆桩直径 d

    • d——圆桩直径(mm)。

  • 管桩的壁厚 t

    • t——管桩的壁厚(mm)。

  • 方桩边长 b

    • b——方桩边长(mm)。

  • 桩身配筋率 ρg

    • ρg——桩身配筋率(%)。

    • 当选择“自动”时,按纵筋的根数、直径计算。

  • 纵向钢筋的根数、直径

    • 输入全部纵向钢筋的根数、直径。

    • 对于“预应力混凝土管桩”,输入纵向预应力钢筋的根数、直径。

    • 纵向钢筋的根数

      • 纵向钢筋的根数。

    • 纵向钢筋的直径

      • 纵向钢筋的直径(mm)。

  • 纵向普通钢筋的根数、直径

    • 输入纵向普通钢筋的根数、直径,仅用于混合配筋预应力高清混凝土管桩(PRC)。

    • 纵向钢筋的根数

      • 纵向(普通)钢筋的根数。

    • 纵向钢筋的直径

      • 纵向(普通)钢筋的直径(mm)。

  • 桩身混凝土强度等级

    • 输入桩身混凝土强度等级。

    • 基础通用规范第 5.2.11 条规定,“灌注桩的桩身混凝土强度等级不应低于 C25”。

    • 基础通用规范第 5.2.12 条规定,“预制桩的桩身混凝土强度等级不应低于 C30”。

    • 基础规范第 8.5.3 条第 5 款规定,“设计使用年限不少于 50 年时,非腐蚀环境中预制桩的混凝土强度等级不应低于 C30,预应力桩不应低于 C40,灌注桩的混凝土强度等级不应低于 C25;二b 类环境及三类及四类、五类微腐蚀环境中不应低于 C30;在腐蚀环境中的桩,桩身混凝土的强度等级应符合现行国家标准《混凝土结构设计规范》GB 50010 的有关规定。设计使用年限不少于 100 年的桩,桩身混凝土的强度等级宜适当提高。水下灌注混凝土的桩身混凝土强度等级不宜高于 C40”。

    • 请参阅“混凝土的强度等级”。

  • 纵向钢筋净保护层厚度 cs

    • cs——纵向受力钢筋的混凝土保护层厚度(mm)。

    • 对于灌注桩,基础通用规范第 5.2.11 条规定,“桩的纵向受力钢筋的混凝土保护层厚度不应小于 50mm,腐蚀环境中桩的纵向受力钢筋的混凝土保护层厚度不应小于 55mm”。

    • 对于预制桩,基础通用规范第 5.2.12 条规定,“预制桩的纵向受力钢筋混凝土保护层厚度不应小于 45mm;预应力混凝土桩的钢筋混凝土保护层厚度不应小于 35mm,地基处理和临时性建筑用预应力混凝土桩的钢筋保护层厚度不应小于 25mm”。

    • 桩基规范第 4.1.2 条第 2 款规定,“灌注桩主筋的混凝土保护层厚度不应小于 35mm,水下灌注桩的主筋混凝土保护层厚度不得小于 50mm”。

    • 桩基规范第 4.1.2 条第 3 款规定,“四类、五类环境中桩身混凝土保护层厚度应符合国家现行标准《港口工程混凝土结构设计规范》JTJ 267、《工业建筑防腐蚀设计规范》GB 50046 的相关规定”。

    • 桩基规范第 4.1.5 条规定,“预制桩纵向钢筋的混凝土保护层厚度不宜小于 30mm”。

    • 当选择管桩图集中的管桩编号时,程序根据管桩外径 D、纵筋预应力钢筋直径、纵筋中心所在圆直径 Dp,自动确定纵向钢筋净保护层厚度 cs

  • 钢筋弹性模量 Es

    • Es——钢筋弹性模量(N/mm2)。

  • 桩顶的竖向力 N

    • N——在荷载效应标准组合下桩顶的竖向力(kN),压力输入正值,拉力输入负值。

  • 桩顶允许水平位移 x0a

    • x0a——桩顶允许水平位移(mm)。

  • 桩侧土水平抗力系数的比例系数 m

    • m——桩侧土水平抗力系数的比例系数(MN/m4)。

  • 桩的入土长度 h

    • h——桩的入土长度(m)。


相关页


模块信息

  • 子程序编号:MID179。

  • 功能编号:FUN014。

  • 发布版本:V2021.08.2608,发布日期:2021-11-14。

  • 取代:MID065。
