基本组合值

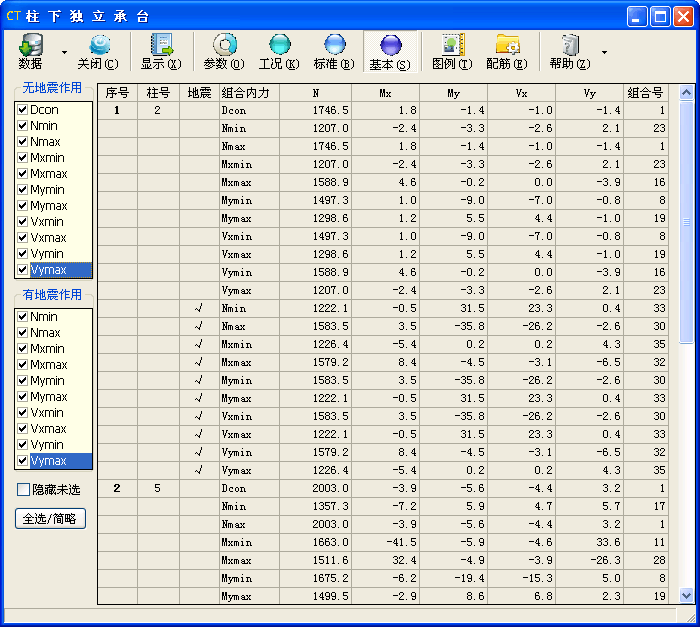

子程序界面(基本)

设置

  • 输入基本组合值

    • 当“荷载输入”为“各工况下内力标准值”时,不需要用户输入数据,表格中显示的各组控制内力为程序按荷载效应基本组合的计算结果。

    • 当“荷载输入”为“标准及基本组合值”时,用户在相应的单元格中输入若干组按荷载效应基本组合的控制内力。

  • 在子程序界面左侧勾选需要验算的按荷载效应基本组合时的控制内力,未勾选的控制内力不进行验算。

  • 以下情况时程序对组合号相同的控制内力不会重复计算:

    • 当“荷载输入”为“各工况下内力标准值”;

    • 当“荷载输入”为“标准及基本组合值”,且勾选“□读取外接计算程序的柱底内力”。

  • 无地震作用的控制内力

    • 当勾选“□区分弯矩、剪力的正负极值”时,控制内力有 11 组:Dcon、Nmin、Nmax、Mxmin、Mxmax、Mymin、Mymax、Vxmin、Vxmax、Vymin、Vymax

    • 当未勾选“□区分弯矩、剪力的正负极值”时,控制内力有 7 组:Dcon、Nmin、Nmax、Mxmax、Mymax、Vxmax、Vymax

  • 有地震作用的控制内力

    • 当勾选“□区分弯矩、剪力的正负极值”时,控制内力有 10 组:Nmin、Nmax、Mxmin、Mxmax、Mymin、Mymax、Vxmin、Vxmax、Vymin、Vymax

    • 当未勾选“□区分弯矩、剪力的正负极值”时,控制内力有 6 组:Nmin、Nmax、Mmax、Mymax、Vxmax、Vymax

  • □隐藏未选

    • 设置在界面表格和计算结果中是否不显示未被勾选的控制内力。

    • 当勾选时,界面表格和计算结果中不显示没有勾选的控制内力,但每根柱的第一行 Dcon 在界面表格中总是显示。

    • 当未勾选时,界面表格和计算结果中显示全部的控制内力。

符号

  • 控制内力组合符号(基本组合值)

    • Dcon——由永久作用控制的轴向力绝对值最大的组合;

    • Nmin、Nmax——分别为轴向压力最小值、最大值的组合;

    • Mxmin、Mymin——分别为 X 向、Y 向弯矩最小值的组合,仅当勾选“□区分弯矩、剪力的正负极值”时显示输出;

    • Mxmax、Mymax——分别为 X 向、Y 向弯矩最大值的组合,当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合;

    • Vxmin、Vymin——分别为 X 向、Y 向剪力最小值的组合,仅当勾选“□区分弯矩、剪力的正负极值”时显示输出;

    • Vxmax、Vymax——分别为 X 向、Y 向剪力最大值的组合,当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合。
