土 层 液 化 影 响 折 减 系 数　　（JGJ 94－2008）

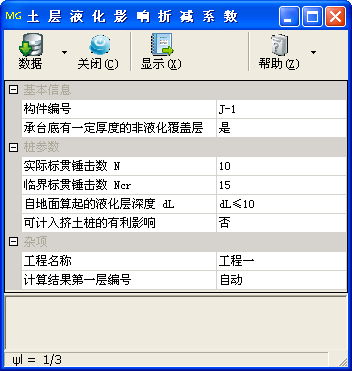

子程序界面

技术条件

• 摘要：计算土层液化影响折减系数，可考虑挤土桩的有利影响。

• 编制依据

  • 《建筑抗震设计标准》GB/T 50011－2010（2024 年版），以下简称“抗震标准”；

  • 《建筑桩基技术规范》JGJ 94－2008，以下简称“桩基规范”。

基本信息

• 承台底有一定厚度的非液化覆盖层

  • 设置承台底面上下是否分别有厚度不小于 1.5m、1.0m 的非液化土或非软弱土层。

  • 桩基规范第 5.1.12 条规定，“对于桩身周围有液化土层的低承台桩基，在承台底面上下分别有厚度不小于 1.5m、1.0m 的非液化土或非软弱土层时，可将液化土层极限侧阻力乘以土层液化影响折减系数计算单桩极限承载力标准值。土层液化影响折减系数 ψ_l 可按表 5.3.12 确定”。

桩参数

• 实际标贯锤击数 N

  • N——饱和土标准贯入锤击数（未经杆长修正）。

  • 抗震标准第 4.3.4 条规定，“当饱和土标准贯入锤击数（未经杆长修正）小于或等于液化判别标准贯入锤击数临界值时，应判为液化土”。

• 临界标贯锤击数 N_cr

  • N_cr——液化判别标准贯入锤击数临界值。

• 自地面算起的液化层深度 d_L

  • d_L——自地面算起的液化层深度（m）。

• 可计入挤土桩的有利影响

  • 设置是否为挤土桩、桩距不大于 4d，且桩的排数不少于 5 排、总桩数不少于 25 根。

  • 当输入“是”时，可计入打桩对土的加密作用及桩身对液化土变形限制的有利影响。

  • 桩基规范表 5.3.12 注 2 规定，“对于挤土桩当桩距不大于 4d，且桩的排数不少于 5 排、总桩数不少于 25 根时，土层液化影响折减系数可按表列值提高一档取值”。

• 打桩后的标准贯入锤击数 N_l

  • N_l——打桩后桩间土的标准贯入锤击数。

  • 当输入“自动”时，按抗震标准公式（4.4.3）计算。

• 打入式预制桩的面积置换率 ρ

  • ρ——打入式预制桩的面积置换率。

  • 当输入“自动”时，由程序计算确定。

• 圆形截面桩

  • 设置是否为圆形截面桩。

• 圆桩直径 d、方桩边长 d

  • h——圆桩直径或方桩边长（mm）。

• 布桩形状

  • 选择布桩形状，可选择“等边三角形”“正方形”“矩形”等。

  桩间距 s、桩间距 s₁、桩间距 s₂

  • s——等边三角形、正方形布桩时的桩间距（mm）。

  • s₁、s₂——分别为矩形布桩时的纵向间距和横向间距（mm）。

相关页

工程名称
构件编号

模块信息

• 子程序编号：MID246。

• 功能编号：FUN079。

• 发布版本：V2024.06.2687，发布日期：2024-07-25。

• 取代：MID207。
