受 冲 切 等 效 集 中 反 力  (GB/T 50010-2010)(2024 年版)

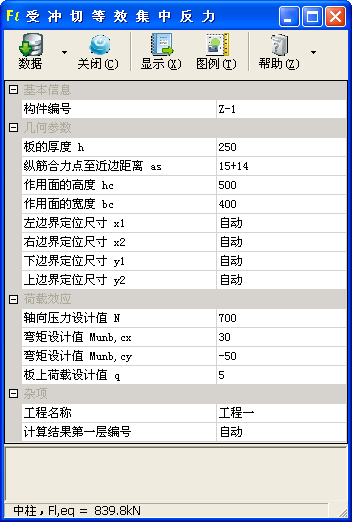

子程序界面

技术条件

  • 摘要:当考虑板柱节点计算截面上的剪应力传递不平衡弯矩时,按《混凝土结构设计标准》GB/T 50010-2010(2024 年版)附录 F 计算等效集中反力设计值 Fl,eq

  • 编制依据

    • 《混凝土结构设计标准》GB/T 50010-2010(2024 年版),以下简称“混凝土标准”。

  • 在竖向荷载、水平荷载作用下,当考虑板柱节点计算截面上的剪应力传递不平衡弯矩时,其集中反力设计值 Fl 应以等效集中反力设计值 Fl,eq 代替。本子程序按 混凝土标准附录 F 的规定计算 Fl,eq

基本信息

  • 忽略临界截面上水平剪应力的作用

    • 设置是否忽略临界截面上水平剪应力的作用。

    • 混凝土标准考虑到通常的板柱结构的板厚不大,可忽略临界截面上水平剪应力的作用,对类似极惯性矩的计算公式进行近似处理,忽略了 h03 项的影响。

    • 当设置为“”时,增加考虑 h03 项的影响,即在 混凝土标准附录 F 公式(F.0.2-1)、公式(F.0.2-5)中增加 ath03/6 项;在公式(F.0.2-10)、公式(F.0.2-14)中增加 ath03/12 项。

几何参数

  • 板的厚度 h

    • h——板的厚度(mm)。

  • 受拉纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离(mm),取两个方向配筋的平均值。

  • 作用面的高度 hc作用面的宽度 bc

    • hc、bc——分别为作用面的高度、宽度(mm)。

  • 左边界定位尺寸 x1右边界定位尺寸 x2下边界定位尺寸 y1上边界定位尺寸 y2

    • x1、x2、y1、y2——分别为柱(作用面)左侧、右侧、下侧、上侧至悬臂板端的距离(mm)。

    • 当输入“自动”时,表示柱相应侧为非自由边;也可全部输入数值,由程序自动判断。

    • 中柱,四侧定位尺寸均输入“自动”。

    • 边柱,一侧定位尺寸输入相应柱侧边至悬臂板端的距离,无挑出输入 0,其余三侧非自由边输入“自动”。

    • 角柱,相邻两侧定位尺寸输入相应柱侧边至悬臂板端的距离,无挑出输入 0,另一对相邻侧非自由边输入“自动”。

    • 根据混凝土标准第 F.0.4 条的规定,“当边柱、角柱部位有悬臂板时,临界截面周长可计算至垂直于自由边的板端处,按此计算的临界截面周长应与按中柱计算的临界截面周长相比较,并取两者中的较小值”,当定位尺寸某些项输入数值时,程序自动按中柱、边柱、角柱三种类型计算临界截面周长,取临界截面周长较小值的柱类型进行计算。

荷载效应

  • 轴向压力设计值 N

    • N——轴向压力设计值(kN)。

  • 弯矩设计值 Munb,cx弯矩设计值 Munb,cy

    • Munb,cx、Munb,cy——分别为竖向荷载、水平荷载引起对柱截面(作用面)重心轴处的不平衡弯矩设计值(kN·m),矢量方向分别为 X、Y 向。

    • 根据右手螺旋法则,当不平衡弯矩作用的方向指向混凝土标准图 F.0.1(a)的 AB 边时,弯矩的矢量方向为 Y 向,数值为负值;当不平衡弯矩作用的方向指向 混凝土标准图 F.0.1(c)的 AB 边时,弯矩的矢量方向为 X 向,数值为正值。

  • 板上荷载设计值 q

    • q——冲切破坏锥体范围内板所承受的荷载设计值(kN/m2)。

    • 集中反力设计值 Fl 将扣除冲切破坏锥体底面积 Ab 范围内板所承受的荷载设计值 q。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。


模块信息

  • 子程序编号:MID233。

  • 功能编号:FUN052。

  • 发布版本:V2024.06.2687,发布日期:2024-07-25。

  • 取代:MID103。
