墙 水 平 施 工 缝 抗 滑 移  (JGJ 3-2010)

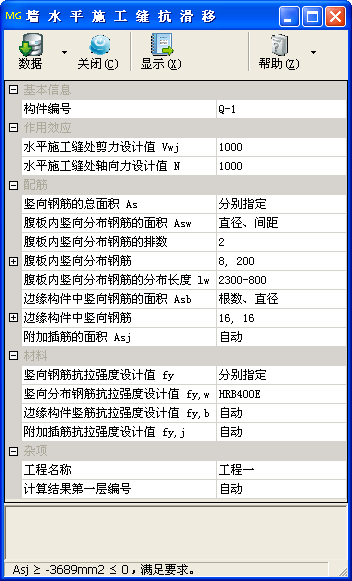

子程序界面

技术条件

  • 摘要:根据《高层建筑混凝土结构技术规程》JGJ 3-2010 第 7.2.12 条,进行剪力墙水平施工缝的抗滑移验算,可自动计算最大剪力、最小轴向力或附加插筋的面积。

  • 编制依据

    • 《高层建筑混凝土结构技术规程》JGJ 3-2010,以下简称“高规”。

作用效应

  • 水平施工缝处剪力设计值 Vwj

    • Vwj——剪力墙水平施工缝处剪力设计值(kN)。当输入“自动”时,由程序计算确定。

  • 水平施工缝处轴向力设计值 N

    • N——水平施工缝处考虑地震作用组合的轴向力设计值(kN),压力取正值,拉力取负值。当输入“自动”时,由程序计算确定。

配筋

  • 竖向钢筋的总面积 As

    • As——水平施工缝处剪力墙腹板内竖向分布钢筋和边缘构件中的竖向钢筋总面积(不包括两侧翼墙),以及在墙体中有足够锚固长度的附加插筋面积(mm2)。可输入“自动”“分别指定”或具体数值。

    • 当输入“自动”时,由程序计算确定。

    • 当输入“分别指定”时,可分别输入“竖腹板内竖向分布钢筋的面积 Asw”“边缘构件中竖向钢筋的面积 Asb”“竖附加插筋的面积 Asj”等。

  • 腹板内竖向分布钢筋的面积 Asw

    • Asw——腹板内竖向分布钢筋的面积(mm2)。可输入“直径、间距”“根数、直径”或具体数值。

    • 当输入“直径、间距”时,可输入“腹板内竖向分布钢筋的排数”“腹板内竖向分布钢筋”“腹板内竖向分布钢筋的分布长度 lw”等,由程序计算 Asw

    • 当输入“根数、直径”时,可输入“腹板内竖向分布钢筋的排数”“腹板内竖向分布钢筋”,由程序计算 Asw

  • 腹板内竖向分布钢筋的排数

    • 输入腹板内竖向分布钢筋的配筋排数。

  • 腹板内竖向分布钢筋(直径、间距)

    • 输入腹板内竖向分布钢筋的直径、间距。

    • 竖向分布钢筋的直径

      • 腹板内竖向分布钢筋的直径(mm)。

    • 竖向分布钢筋的间距

      • 腹板内竖向分布钢筋的间距(mm)。

  • 腹板内竖向分布钢筋的分布长度 lw

    • lw——腹板内竖向分布钢筋的分布长度(mm)。

  • 腹板内竖向分布钢筋(根数、直径)

    • 输入腹板内竖向分布钢筋单排的根数、直径。

    • 竖向分布钢筋单排的根数

      • 腹板内竖向分布钢筋单排的根数。

    • 竖向分布钢筋的直径

      • 腹板内竖向分布钢筋的直径(mm)。

  • 边缘构件中竖向钢筋的面积 Asb

    • Asb——边缘构件中竖向钢筋的面积(mm2)。可输入“根数、直径”或具体数值。

    • 当输入“根数、直径”时,可输入“边缘构件中竖向钢筋”,由程序计算 Asb

  • 边缘构件中竖向钢筋

    • 输入边缘构件中竖向钢筋的根数、直径。

    • 竖向钢筋第一种直径的根数

      • 边缘构件中竖向钢筋第一种直径的根数。

    • 竖向钢筋第一种直径

      • 边缘构件中竖向钢筋第一种直径(mm)。

    • 竖向钢筋第二种直径的根数

      • 边缘构件中竖向钢筋第二种直径的根数。

    • 竖向钢筋第二种直径

      • 边缘构件中竖向钢筋第二种直径(mm)。

  • 附加插筋的面积 Asj

    • Asj——在墙体中有足够锚固长度的附加插筋面积(mm2)。可输入“自动”“直径、间距”“根数、直径”或具体数值。

    • 当输入“自动”时,由程序计算确定。

    • 当输入“直径、间距”时,可输入“腹板内竖向分布钢筋的排数”“腹板内竖向分布钢筋”“腹板内竖向分布钢筋的分布长度 lw”等,由程序计算 Asw

    • 当输入“根数、直径”时,可输入“腹板内竖向分布钢筋的排数”“腹板内竖向分布钢筋”,由程序计算 Asw

  • 附加插筋的排数

    • 输入附加插筋的配筋排数。

  • 附加插筋(直径、间距)

    • 输入附加插筋的直径、间距。

    • 附加插筋的直径

      • 附加插筋的直径(mm)。

    • 附加插筋的间距

      • 附加插筋的间距(mm)。

  • 附加插筋的分布长度 lj

    • lj——附加插筋的分布长度(mm)。

  • 附加插筋(根数、直径)

    • 输入附加插筋单排的根数、直径。

    • 附加插筋单排的根数

      • 附加插筋单排的根数。

    • 附加插筋的直径

      • 附加插筋的直径(mm)。

材料

  • 竖向钢筋抗拉强度设计值 fy

    • fy——竖向钢筋抗拉强度设计值(N/mm2)。

    • 当“竖向钢筋的总面积 As”选择“分别指定”时,fy 亦可选择“分别指定”时,可输入腹板内竖向分布钢筋、边缘构件竖向钢筋、附加插筋等钢筋不同的抗拉强度设计值。

    • 请参阅“钢筋抗拉强度设计值 fy”。

  • 竖向分布钢筋抗拉强度设计值 fy,w

    • fy,w——腹板内竖向分布钢筋抗拉强度设计值(N/mm2)。

  • 边缘构件竖筋抗拉强度设计值 fy,b附加插筋抗拉强度设计值 fy,j

    • fy,b、fy,j——分别为边缘构件竖向钢筋、附加插筋的钢筋抗拉强度设计值(N/mm2)。当输入“自动”时,取 fy,w


相关页


模块信息

  • 子程序编号:MID204。

  • 功能编号:FUN076。

  • 发布版本:V2023.03.2650,发布日期:2023-03-03。
