8.3 钢筋的锚固

8.3.1 当计算中充分利用钢筋的抗拉强度时,受拉钢筋的锚固应 符合下列要求:

  1 基本锚固长度应按下列公式计算:

  普通钢筋

labαfyd/ft     (8.3.1-1)

  预应力钢筋

labαfpyd/ft     (8.3.1-2)

式中:lab——受拉钢筋的基本锚固长度;

 fy、fpy——普通钢筋、预应力钢筋的抗拉强度设计值;

    ft——-混凝土轴心抗拉强度设计值,当混凝土强度等级高于 C60 时,按 C60 取值;

     d——锚固钢筋的直径;

    α——锚固钢筋的外形系数,按表 8.3.1 取用。

表 8.3.1      钢筋的外形系数

钢筋类型

光面钢筋

带肋钢筋

螺旋肋钢丝

三股钢绞线

七股钢绞线

α

0.16

0.14

0.13

0.16

0.17

注:光面钢筋末端应做 180°弯钩,弯后平直段长度不应小于 3d,但作受压钢筋时可不做弯钩。

  2 受拉钢筋的锚固长度应根据锚固条件按下列公式计算 ,且不应小于 200mm:

la=ζalab      (8.3.1-3)

式中:la——受拉钢筋的锚固长度;

   ζa——锚固长度修正系数,对普通钢筋按本规范第 8.3.2 条的规定取用,当多于一项时,可按连乘计算,但不应小于 0.6;对预应力筋,可取 1.0。

  梁柱节点中纵向受拉钢筋的锚固要求应按本规范第 9.3 节(Ⅱ)中的规定执行。

  3 当锚固钢筋的保护层厚度不大于 5d 时,锚固长度范围内应配置横向构造钢筋,其直接不应小于 d/4;对梁、柱、斜撑等构件间距不应大于 5d,对板、墙等平面构件间距不应大于 10d,且均不应大于 100mm,此处 d 为锚固钢筋的直径。

8.3.2 纵向受拉普通钢筋的锚固长度修正系数 ζa 应按下列规定取用:

  1 当带肋钢筋的公称直径大于 25mm 时取 1.1;

  2 环氧树脂涂层带肋钢筋取 1.25;

  3 施工过程中易受扰动的钢筋取 1.1;

  4 当纵向受力钢筋的实际配筋面积大于其设计计算面积时,修正系数取设计计算面积与实际配筋面积的比值,但对有抗震设防要求及直接承受动力荷载的结构构件,不应考虑此项修正。

  5 锚固钢筋的保护层厚度为 3d 时修正系数可取 0.8,保护层厚度为 5d 时修正系数可取 0.7,中间按内插值,此处 d 为锚固钢筋的直径。

8.3.3 当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时,包括弯钩或锚固端头在内的锚固长度(投影长度)可取为基本锚固长度的 lab 的 60%。弯钩和机械锚固的形式(图 8.3.3)和技术要求应符合表  8.3.3 的规定。

表 8.3.3 钢筋弯钩和机械锚固的形式和技术要求

锚固形式

技术要求

90°弯钩

末端 90°弯钩,弯钩内径 4d,弯后直段长度 12d

135°弯钩

末端 135°弯钩,弯钩内径 4d,弯后直段长度 5d

一侧贴焊锚筋

末端一侧贴焊长 5d 同直径钢筋

两侧贴焊锚筋

末端两侧贴焊长 3d 同直径钢筋

焊端锚板

末端与厚度 d 的锚板穿孔塞焊

螺栓锚头

末端旋入螺栓锚头

注:1 焊缝和螺纹长度应满足承载力要求;

  2 螺栓锚头和焊接锚板的承压净面筋不应小于锚固钢筋截面面积的 4 倍;

  3 螺栓锚头的规格应符合相关标准;

  4 螺栓锚头和焊接锚板的钢筋净间距不宜小于 4d,否则应考虑群锚效应的不利影响

  5 截面角部的弯钩和一侧贴焊钢筋的布筋方向宜向截面内侧偏置。

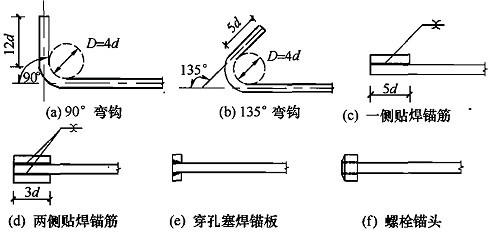

图 8.3.3 弯钩和机械锚固的形式和技术要求

8.3.4 混凝土结构中的纵向受压钢筋,当计算中充分利用钢筋的抗压强度时,锚固长度应不小于相应受拉锚固长度的 70%。

  受压钢筋不应采用末端弯钩和一侧贴焊锚筋的锚固措施。

  受压钢筋锚固长度范围内的构造钢筋应符合本规范第 8.3.1 条的要求。

8.3.5 承受动力荷载的预制构件,应将纵向受力普通钢筋末端焊接在钢板或角钢上,钢板或角钢应可靠地锚固在混凝土中。钢板或角钢的尺寸应按计算确定,其厚度不宜小于10mm。

  其它构件中受力普通钢筋的末端也可通过焊接钢板或型钢实现锚固。
