矩 形 板 舒 适 度 验 算  (JGJ 3-2010)

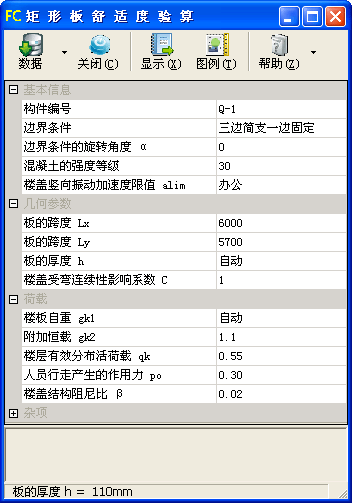

子程序界面

技术条件

  • 摘要:根据《高层建筑混凝土结构技术规程》JGJ 3-2010 附录 A,对不同支承条件的矩形板进行竖向振动峰值加速度等舒适度验算,可自动确定楼板的最小厚度。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版);

    • 《高层建筑混凝土结构技术规程》JGJ 3-2010,以下简称“高规”;

    • 《弹性力学》(下册)(第四版)。

基本信息

  • 边界条件

    • 选择矩形板的边界条件,可选择“四边简支”“三边简支一边固定”“相邻边简支、另一相邻边固定”“对边简支、另一对边固定”“三边固定一边简支边”“四边固定”等。

  • 边界条件的旋转角度 α

    • α——边界条件的角度(°)。

    • 可选择“-270”“-180”“-90”“0”“90”“180”“270”等。

  • 楼盖竖向振动加速度限值 alim

    • alim——楼盖竖向振动加速度限值(m/s2)。

    • 当输入“办公”“住宅”“商场及室内连廊”等人员环境时,按高规表 3.7.7 取值。

几何参数

  • 板的跨度 Lx板的跨度 Lx

    • Lx、Ly——分别为 x、y 轴方向上板的跨度(mm)。

  • 板的厚度 h

    • h——板的厚度(mm)。

    • 当输入“自动”时,由程序自动计算。

  • 楼盖受弯连续性影响系数 C

    • C——垂直于梁跨度方向的楼盖受弯连续性影响系数。

    • 高规附录 A.0.3 条规定,“垂直于梁跨度方向的楼盖受弯连续性影响系数,对边梁取 1,对中间梁取 2”。

荷载

  • 楼板自重 gk1

    • gk1——楼板自重(kN/m2)。

    • 当输入“自动”时,按 γch 计算,混凝土容重 γc 取 25kN/m3,h 为板的厚度。

  • 附加恒载 gk2

    • gk2——除楼板自重外的附加恒载(kN/m2)。

  • 楼层有效分布活荷载 qk

    • qk——楼层有效分布活荷载(kN/m2)。

    • 高规附录 A.0.3 条规定,“楼层有效分布活荷载:对办公建筑可取 0.55kN/m2,对住宅可取 0.3kN/m2”。

  • 人员行走产生的作用力 p0

    • p0——人员行走产生的作用力(kN)。

    • p0 取值详高规表 A.0.2。

  • 楼盖结构阻尼比 β

    • β——楼盖结构阻尼比。

    • β 取值详高规表 A.0.2。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。

四边简支

三边简支一边固定

相邻边简支、另一相邻边固定

对边简支、另一对边固定

三边固定一边简支

四边固定


模块信息

  • 子程序编号:MID102。

  • 功能编号:FUN051。

  • 发布版本:V2011.07.2001,发布日期:2011-10-15。
