钢 筋 锚 固 连 接  (GB 50010-2010)

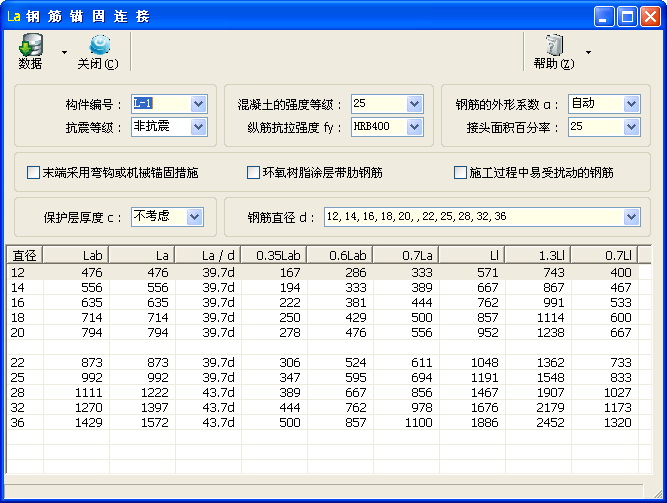

子程序界面

技术条件

  • 摘要:实时计算并显示多种直径的钢筋在抗震、机械锚固等不同条件下抗拉、抗压的锚固、连接长度。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版),以下简称“混凝土规范”;

    • 《建筑抗震设计规范》GB 50011-2010(2016 年版);

    • 《混凝土结构通用规范》GB 55008-2021。

计算参数

  • 抗震等级

    • 选择抗震等级,可选择“非抗震”“一级框架”“二级框架”“三级框架”“四级框架”等。

  • 纵筋钢筋强度 fy

    • fy——纵向受力钢筋抗拉强度设计值(N/mm2)。

    • 当 fy 不大于 270N/mm2 时按光面钢筋考虑,其他情况按带肋钢筋考虑。

    • 请参阅“钢筋抗拉强度设计值 fy”。

  • 钢筋的外形系数 α

    • α——钢筋的外形系数,按混凝土表 9.3.1 取用。

    • 当输入“自动”时,若“钢筋强度 fy”不大于 270N/mm2 按光面钢筋考虑,其他情况按带肋钢筋考虑。

  • 接头面积百分率

    • 同一连接区段内的纵向受拉钢筋搭接接头百分率(%)。

  • 末端采用弯钩或机械锚固措施

    • 设置纵向受拉普通钢筋末端是否采用弯钩或机械锚固措施。

    • 混凝土规范第 8.3.3 条规定,“当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时,包括弯钩或锚固端头在内的锚固长度(投影长度)可取为基本锚固长度的 lab 的 60%”。

    • 弯钩和机械锚固的形式和技术要求应符合混凝土规范第 8.3.3 条的规定。

  • 环氧树脂涂层带肋钢筋

    • 设置是否为环氧树脂涂层带肋钢筋。

    • 纵向受拉普通钢筋的锚固长度修正系数 ζa,根据混凝土规范第 8.3.2 条第 2 款的规定,“环氧树脂涂层带肋钢筋取 1.25”。

  • □施工过程中易受扰动的钢筋

    • 设置是否为施工过程中易受扰动的钢筋。

    • 纵向受拉普通钢筋的锚固长度修正系数 ζa,根据混凝土规范第 8.3.2 条第 3 款的规定,“施工过程中易受扰动的钢筋取 1.10”。

  • 保护层厚度 c

    • c——锚固钢筋的保护层厚度(mm)。

    • 纵向受拉普通钢筋的锚固长度修正系数 ζa,根据混凝土规范第 8.3.2 条第 5 款的规定,“锚固钢筋的保护层厚度为 3d 时修正系数可取 0.80,保护层厚度为 5d 时修正系数可取 0.70,中间按内插值,此处 d 为锚固钢筋的直径”。

    • 当输入“不考虑”时,不考虑混凝土规范第 8.3.2 条第 5 款的修正系数。

    • 混凝土规范第 8.3.1 条第 3 款的规定,“当锚固钢筋的保护层厚度不大于 5d 时,锚固长度范围内配置横向构造钢筋,其直径不应小于 d/4;对梁、柱、斜撑等构件间距不应大于 5d,对板、墙等平面构件间距不应大于 10d,且均不应大于 100mm,此处 d 为锚固钢筋的直径”。
