围护结构的风荷载

围护结构的风荷载　　（GB 50009－2012）

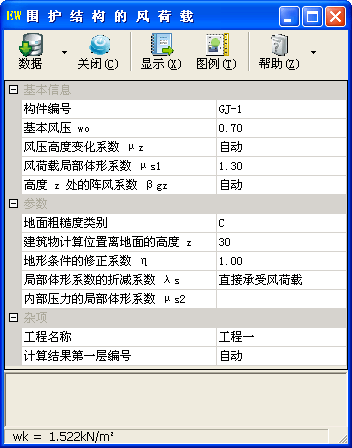

子程序界面

技术条件

摘要：根据《建筑结构荷载规范》GB 50009－2012 第 8.1.1 条计算围护结构的风荷载标准值。
编制依据
- 《工程结构通用规范》GB 55001－2021，以下简称“结构通用规范”；
- 《建筑结构荷载规范》GB 50009－2012，以下简称“荷载规范”。

基本信息

基本风压 w₀
- w₀——基本风压（kN/m²）。
- 结构通用规范第 4.6.2 条规定，“基本风压应根据基本风速值进行计算，且其取值不得低于 0.3kN/m²，基本风速应通过将标准地面粗糙度条件下观测得到的历年最大风速记录，统一换算为离地 10m 高 10min 平均年最大风速之后，采用适当的概率分布模型，按 50 年重现期计算得到”。
风压高度变化系数 μ_z
- μ_z——风压高度变化系数。
- 当输入“自动”时，按荷载规范条文说明第 8.2.1 条、荷载规范表 8.2.1 采用。
- 风压高度变化系数还可考虑地形条件的修正。
风荷载局部体形系数 μ_s1
- μ_s1——风荷载局部体形系数。
- 计算围护构件及其连接的风荷载时，可按荷载规范第 8.3.3 条的规定采用局部体型系数 μ_s1。
高度 z 处的阵风系数 β_gz
- β_gz——高度 z 处的阵风系数。
- 当输入“自动”时，按荷载规范条文说明第 8.6.1 条、荷载规范表 8.6.1 采用。
- 阵风系数 β_gz 尚满足结构通用规范第 4.6.5 条第 2 款的规定，“围护结构的风荷载放大系数应根据地形特征、脉动风特性和流场特征等因素确定，且不应小于 1+0.7/√μ_z，其中 μ_z 为风压高度变化系数”。

参数

地面粗糙度类别
- 选择地面粗糙度类别。对于平坦或稍有起伏的地形，风压高度变化系数应根据地面粗糙度类别按荷载规范第 8.2.1 条确定。
- 地面粗糙度可分为 A、B、C、D 四类，A 类指近海海面和海岛、海岸、湖岸及沙漠地区；B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇；C 类指有密集建筑群的城市市区；D 类指有密集建筑群且房屋较高的城市市区。
建筑物计算位置离地面的高度 z
- z——建筑物计算位置离地面的高度（m）。

地形条件的修正系数 η
- η——地形条件的修正系数。
- 当输入“自动”时，根据地形条件“山峰”或“山坡”，按荷载规范第 8.2.2 条第 1 款采用。
- 荷载规范第 8.2.2 条第 3 款规定，“对于山间盆地、谷地等闭塞地形，η 可在 0.75～0.85 选取”。
- 荷载规范第 8.2.2 条第 4 款规定，“对于与风向一致的谷口、山口，η 可在 1.20～1.50 选取”。
- 结构通用规范第 4.6.6 条第 4 款规定，“其他情况，应取 1.0”。
地形条件
- 选择地形条件。可选择“山峰”或“山坡”。
迎风面一侧坡体的水平投影长度 d₁
- d₁——山峰或山坡在迎风面一侧坡体的水平投影长度（m）。
背风面一侧坡体的水平投影长度 d₂
- d₂——山峰在背风面一侧坡体的水平投影长度（m）。
山顶或山坡全高 H
- H——山顶或山坡全高（m）。
建筑物离山脚的水平距离 x
- x——建筑物离山脚的水平距离（m）。
- 当 x 等于零时，为迎风面一侧山脚（A 处）；当 x 等于 d₁ 时，为山顶（B 处）。

局部体形系数的折减系数 λ_s
- λ_s——局部体形系数的折减系数。计算非直接承受风荷载的围护构件风荷载时，局部体型系数 μ_s1 可按构件的从属面积折减。
- 当输入“自动”时，按荷载规范第 8.3.4 条采用。
构件的从属面积 A
- A——构件的从属面积（m²）。
构件类型
- 选择构件类型。可选择“墙面”或“屋面”。

内部压力的局部体形系数 μ_s2
- μ_s2——建筑物内部压力的局部体形系数。
- 计算围护构件风荷载时，建筑物内部压力的局部体型系数可按荷载规范第 8.3.5 条的规定采用。
