挠度换算（GB 50010

挠度换算　　（GB 50010－2002）

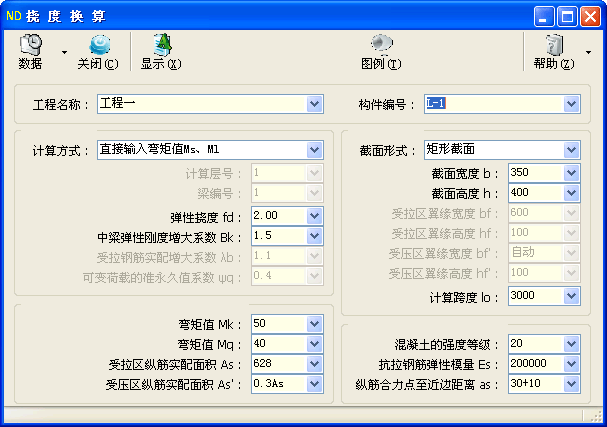

子程序界面

更新

技术条件

裂缝间纵向受拉钢筋应变不均匀系数 ψ 按下列规定计算：
- 采用与裂缝宽度相同的公式，即混凝土规范公式（8.1.2-2）：ψ＝1.1－0.65f_tk/（ρ_teσ_sk）。
- 当 ρ_te＜0.01 时，取 ρ_te＝0.01。
- 当 ψ＜0.2 时，取 ψ＝0.2；当 ψ＞1.0 时，取 ψ＝1.0。

计算参数

弹性挠度 f_d
- f_d——弹性挠度或位移（mm）。
- 弹性挠度 f_d 是根据构件的弹性刚度（EI），采用结构力学方法或借助程序计算而得出的位移。
- 弹性挠度 f_d 宜取荷载短期效应组合下 M_s 对应截面的挠度。
- 若两端支座存在竖向位移时，应将其扣除。
中梁弹性刚度增大系数 B_k
- B_k——中梁弹性刚度增大系数。
- 弹性挠度计算时，如果考虑了楼板刚度贡献，那么应输入对应于弹性挠度计算时所取的刚度增大系数 B_k。
- 当“截面形式”为“倒L形截面”时，程序将其视为边梁，取 B_k＝（1＋B_k）/2。
受拉钢筋实配增大系数 λ_b
- 受拉区纵向钢筋实际配筋的截面面积 A_s 等于计算配筋乘以 λ_b。

弯矩值 M_k
- M_k——按荷载效应的标准组合计算的弯矩值（kN·m）。
弯矩值 M_q
- M_q——按荷载效应的准永久组合计算的弯矩值（kN·m）。
受拉区纵筋实配面积 A_s
- A_s——受拉区纵向钢筋实际配筋的截面面积（mm²）。
受压区纵筋实配面积 A_s'
- A_s'——受压区纵向钢筋实际配筋的截面面积（mm²）。
- 可输入 A_s 的系数加上符号“A_s”，此时 A_s' 取该系数与 A_s 的乘积。例如“0.3A_s”“0.5A_s”，分别表示取受拉区纵向钢筋的截面面积 A_s 的 0.3 倍、0.5 倍。

截面尺寸

截面形式
- 设置截面形式，可选择“矩形截面”“倒T形截面”“倒L形截面”“T形截面”“工形截面（对称）”“工形截面（不对称）”。
截面宽度 b
- b——截面宽度（mm）。
截面高度 h
- H——截面高度（mm）。
受拉区翼缘宽度 b_f
- b_f——受拉区翼缘宽度（mm）。
- 当“截面形式”选择“工形截面（对称）”时，本输入框为“翼缘宽度 b_f、b_f'”。
受拉区翼缘高度 h_f
- h_f——受拉区翼缘高度（mm）。
- 当“截面形式”选择“工形截面（对称）”时，本输入框为“翼缘高度 h_f、h_f'”。
受压区翼缘宽度 b_f'
- b_f'——受压区翼缘宽度（mm）。
- 当“截面形式”为“T形截面”或“倒L形截面”时，b_f' 可选“自动”。
- 若“截面形式”为“T形截面”且 b_f' 为“自动”，受压区的翼缘计算宽度 b_f' 按混凝土规范表 4.1.7 中的独立梁考虑。
- 若“截面形式”为“倒L形截面”且 b_f' 为“自动”，则按 T 形截面一半计算。具体而言，当按计算跨度 l₀ 考虑时，取 l₀/6；当按翼缘高度 h_f' 考虑时，分别取 b＋6h_f'（h_f'/h₀≥0.1）、b＋3h_f'（0.1＞h_f'/h₀≥0.05）、b（h_f'/h₀＜0.05）。
受压区翼缘高度 h_f'
- h_f'——受压区翼缘高度（mm）。
