附加横向钢筋 　 （GB 50010－2002）

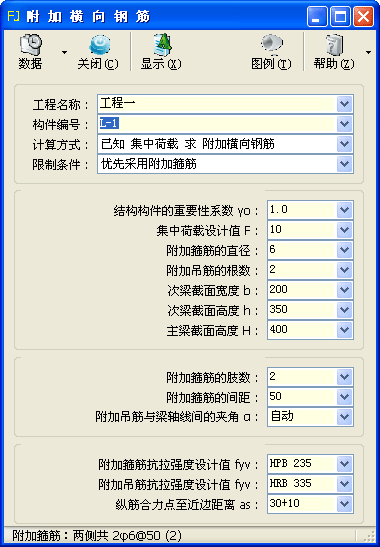

子程序界面

更新

  • 本子程序界面的原始数据可在取代它的更新子程序当中被打开。

  • 点击本子程序界面左上角“数据”按钮旁的倒三角形下拉菜单，从中选择“在更新版本中打开”，子程序界面的原始数据将在更新的【附加横向钢筋】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要：根据集中荷载计算所需附加横向钢筋（箍筋、吊筋），或通过现有附加横向钢筋反算可承担的集中荷载。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010－2002。

计算参数

  • 计算方式

    • 设置正算或反算的计算方式，可选择“已知 集中荷载 求 附加横向钢筋”“已知 附加横向钢筋 求 集中荷载”。

  • 限制条件

    • 设置计算的限制条件，可选择“优先采用附加箍筋”“仅 采用附加箍筋”“仅 采用附加吊筋”。

    • 当选择“优先采用附加箍筋”时，会优先使用附加箍筋来承担集中荷载 F。在长度 s 为 2h1＋3b 的范围内尽可能地设置箍筋。若仅使用附加箍筋时承载力不足，再考虑由附加箍筋和附加吊筋共同承担集中荷载。

  • 集中荷载设计值 F

    • F——相应于荷载效应基本组合时，作用在梁的下部和梁截面高度范围内的集中荷载设计值（kN）。

  • 附加箍筋的根数、直径每侧各

    • 输入设置在集中荷载两侧附加箍筋每侧的根数，以及箍筋的直径

    • 输入格式

      • 依次输入纵筋根数、钢筋符号、钢筋直径。钢筋符号可以是以下字符之一，“”“”“φ”“Φ”“ ”（空格） 等，例如“216”“316”“2 25”“16”“6”等。

      • 当输入为“Φ16”“6”时，根数按 1 根计。

  • 附加吊筋的根数、直径

    • 输入设置在集中荷载处附加吊筋的根数与直径。

    • 输入格式，同附加箍筋的根数、直径的输入方式。

  • 次梁截面宽度 b

    • b——次梁截面宽度（mm）。

  • 次梁截面高度 h

    • H——次梁截面高度（mm）。

  • 主梁截面高度 H

    • H——主梁截面高度（mm）。

  • 附加吊筋与梁轴线间的交角 α

    • α——附加吊筋与梁轴线间的交角（°）。

    • 当输入“自动”时，根据主梁截面高度 H 确定交角 α 的值。若主梁截面高度 H 大于 800mm，α 取 60°；若不大于 800mm，则取 45°。

  • 附加箍筋抗拉强度设计值 fyv

  • 附加吊筋抗拉强度设计值 fyv

  • 纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

相关页

工程名称
构件编号
结构构件的重要性系数 γ0
箍筋抗拉强度设计值 fyv
受拉纵筋合力点至近边距离 as

图例

  • 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

  • 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

　

模块信息

  • 子程序编号：MID035。

  • 功能编号：FUN025。

  • 发布版本：V2002.48.0642，发布日期：2002-11-20。

  • 被取代：MID093。
