梁 内 折 角 配 筋 　 （GB 50010－2010）

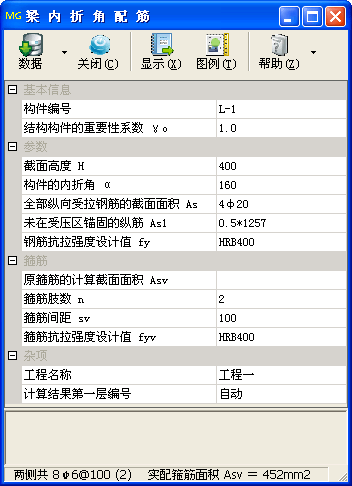

子程序界面

更新

• 本子程序界面的原始数据可在取代的更新子程序中打开。

• 点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本中打开”，子程序界面的原始数据将在更新的【梁内折角配筋】子程序中打开。

• 本子程序被取代的主要原因是《混凝土结构设计标准》GB/T 50010－2010（2024 年版）自 2024 年 8 月 1 日起实施。

技术条件

• 摘要：计算梁的内折角处于受拉区时，需要增设的箍筋面积、规格及范围。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版）；

  • 《混凝土结构通用规范》GB 55008－2021。

参数

• 截面高度 H

  • H——截面高度（mm）。

• 构件的内折角 α

  • α——构件的内折角（°）。

• 全部纵向受拉钢筋的截面面积 A_s

  • A_s——全部纵向受拉钢筋的截面面积（mm²）。

• 未在受压区锚固的纵筋 A_s1

  • A_s1——未在受压区锚固的纵向受拉钢筋的截面面积（mm²）。

箍筋

• 箍筋肢数 n

  • n——箍筋肢数。

• 箍筋间距 s_v

  • s_v——沿构件长度方向的箍筋间距（mm）。

  • 输入值不应小于 50mm，且不大于 1000mm。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID199。

• 功能编号：FUN023。

• 发布版本：V2023.02.2640，发布日期：2023-02-17。

• 取代：MID170。

• 被取代：MID226。
