附 加 横 向 钢 筋 　 （GB 50010－2010）

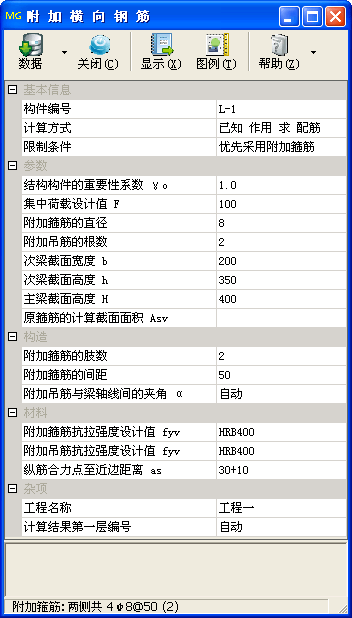

子程序界面

更新

• 本子程序界面的原始数据可在取代它的更新子程序当中被打开。

• 点击本子程序界面左上角“数据”按钮旁的倒三角形下拉菜单，从中选择“在更新版本中打开”，子程序界面的原始数据将在更新的【附加横向钢筋】子程序中打开。

• 本子程序被取代的主要原因是《混凝土结构设计标准》GB/T 50010－2010（2024 年版）自 2024 年 8 月 1 日起实施。

技术条件

• 摘要：根据集中荷载计算所需附加横向钢筋（箍筋、吊筋），或通过现有附加横向钢筋反算可承担的集中荷载。

• 编制依据

  • 《混凝土结构通用规范》GB 55008－2021；

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版）。

基本信息

• 计算方式

  • 设置正算或反算的计算方式，可选择“已知 作用 求 配筋”“已知 配筋 求 作用”。

• 限制条件

  • 设置计算的限制条件，可选择“优先采用附加箍筋”“仅 采用附加箍筋”“仅 采用附加吊筋”。

  • 当选择“优先采用附加箍筋”时，会优先使用附加箍筋来承担集中荷载 F。在长度 s 为 2h₁＋3b 的范围内尽可能地设置箍筋。若仅使用附加箍筋时承载力不足，再考虑由附加箍筋和附加吊筋共同承担集中荷载。

参数

• 集中荷载设计值 F

  • F——相应于荷载效应基本组合时，作用在梁的下部和梁截面高度范围内的集中荷载设计值（kN）。

• 附加箍筋每侧的根数

  • 输入设置在集中荷载两侧附加箍筋每侧的根数。

  • 仅当“计算方式”选择“已知 配筋 求 作用”，且“限制条件”不为“仅 采用附加吊筋”时可用。

• 附加箍筋的直径

  • 输入设置在集中荷载两侧附加箍筋的直径（mm）。

• 附加吊筋的根数

  • 输入设置在集中荷载处附加吊筋的根数。

• 附加吊筋的直径

  • 输入设置在集中荷载处附加吊筋的直径（mm）。

  • 仅当“计算方式”选择“已知 配筋 求 作用”，且“限制条件”不为“仅 采用附加箍筋”时可用。

• 次梁截面宽度 b、次梁截面高度 h

  • b、H——分别为次梁截面宽度、高度（mm）。

• 主梁截面高度 H

  • H——主梁截面高度（mm）。

构造

• 附加箍筋的肢数

  • 输入设置在集中荷载处附加箍筋的肢数。

• 附加箍筋的间距

  • 输入设置在集中荷载处附加箍筋的间距（mm）。

• 附加吊筋与梁轴线间的交角 α

  • α——附加吊筋与梁轴线间的交角（°）。

  • 当输入“自动”时，根据主梁截面高度 H 确定交角 α 的值。若主梁截面高度 H 大于 800mm，α 取 60°；若不大于 800mm，则取 45°。

材料

• 附加箍筋抗拉强度设计值 f_yv、附加吊筋抗拉强度设计值 f_yv

  • f_yv——分别为附加箍筋、吊筋抗拉强度设计值（N/mm²）。

  • 请参阅“箍筋抗拉强度设计值 f_yv”。

• 纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
箍筋抗拉强度设计值 f_yv
受拉纵筋合力点至近边距离 a_s

图例

• 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

• 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

模块信息

• 子程序编号：MID198。

• 功能编号：FUN025。

• 发布版本：V2023.02.2640，发布日期：2023-02-17。

• 取代：MID169。

• 被取代：MID225。
