钢 材 的 规 格 及 截 面 特 性  (GB/T 706-2016)

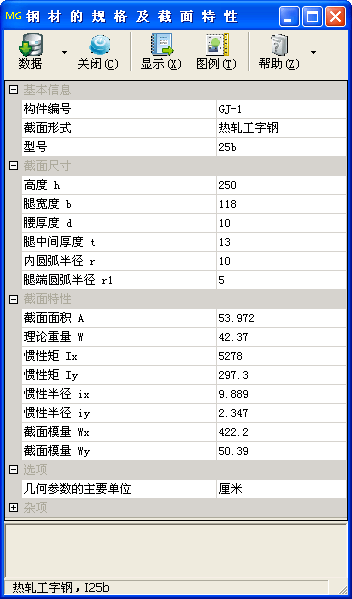

子程序界面

技术条件

  • 摘要:依据《热轧型钢》GB/T 706-2016、《热轧H型钢和剖分T型钢》GB/T 11263-2010,提供热轧工字钢、热轧槽钢、热轧等边角钢、热轧不等边角钢、热轧H型钢、热轧H型钢剖分的T型钢的规格及截面特性查询。

  • 编制依据

    • 《热轧钢棒尺寸、外形、重量及允许偏差》GB/T 702-2017(待添加);

    • 《热轧型钢》GB/T 706-2016;

    • 《通用冷弯开口型钢》GB/T 6723-2017(待添加);

    • 《热轧H型钢和剖分T型钢》GB/T 11263-2010;

    • 《无缝钢管尺寸、外形、重量及允许偏差》GB/T 17395-2008(待添加);

    • 《结构用方形和矩形热轧无缝钢管》GB/T 34201-2017(待添加);

    • 《结构用高频焊接薄壁H型钢》JG/T 137-2007(待添加)。

基本信息

  • 截面形式

    • 选择型钢的截面形式,可选择“热轧工字钢”“热轧槽钢”“热轧等边角钢”“热轧不等边角钢”“热轧H型钢”“热轧H型钢剖分的T型钢”等。

  • 类别

    • 选择H型钢、T型钢的类别,可选择“宽翼缘”“中翼缘”“窄翼缘”“薄壁”等。

  • 型号

    • 选择型钢的规格。

截面尺寸

  • 高度 h

    • h——高度(mm)。

  • 长边宽度 B

    • B——长边宽度(mm)。

  • 腿宽度 b

    • b——腿宽度(mm)。

  • 边宽度 b

    • b——边宽度(mm)。

  • 宽度 b

    • b——宽度(mm)。

  • 腰厚度 d

    • d——腰厚度(mm)。

  • 边厚度 d

    • d——边厚度(mm)。

  • 腿中间厚度 t

    • t——腿中间厚度(mm)。

  • 腹板厚度 tw

    • tw——腹板厚度(mm)。

  • 翼缘厚度 tf

    • tf——翼缘厚度(mm)。

  • 内圆弧半径 r

    • r——内圆弧半径(mm)。

  • 腿端圆弧半径 r1

    • r1——腿端圆弧半径(mm)。

  • 边端圆弧半径 r1

    • r1——边端圆弧半径(mm)。

选项

  • 几何参数的主要单位

    • 设置计算结果中几何参数的主要单位,可选择“毫米”“厘米”“分米”“”等。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。

工字钢

槽钢

等边角钢

不等边角钢

热轧H型钢

热轧H型钢剖分的T型钢




模块信息

  • 子程序编号:MID125。

  • 功能编号:FUN063。

  • 发布版本:V2018.03.2399,发布日期:2018-05-22。
