素混凝土受弯承载力

素混凝土受弯承载力（GB 50010－2010）

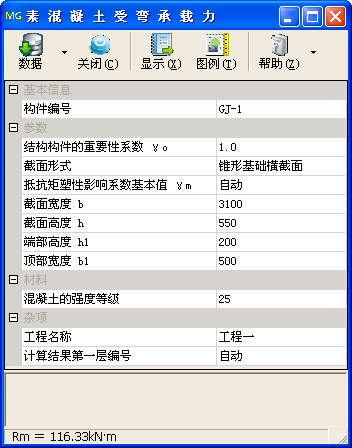

子程序界面

更新

技术条件

摘要：素混凝土受弯构件多种截面形状的受弯承载力计算。
编制依据
- 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；
- 《混凝土结构耐久性设计标准》GB/T 50476－2019；
- 《混凝土结构通用规范》GB 55008－2021，以下简称“混凝土通用规范”。

计算参数

截面形式
- 选择构件的截面形式。
- 当“计算方式”选择“素混凝土受弯承载力”时，可选择“矩形截面”“T形截面”“工形截面（对称）”“工形截面（不对称）”“箱形截面”“倒T形截面”“圆形截面”“环形截面”“锥形基础横截面”“倒锥形基础横截面”“阶梯形截面”“倒阶梯形截面”等。
- 阶梯形或倒阶梯形截面的阶数为三阶；两阶的阶梯形或倒阶梯形截面，“截面形式”可选择“T形截面”或“倒T形截面”。
- 计算结果输出受拉区在素混凝土受弯构件底部时的受弯承载力。

抵抗矩塑性影响系数基本值 γ_m
- γ_m——混凝土构件的截面抵抗矩塑性影响系数基本值。
- 当输入“自动”时，由程序自动计算。
- 当输入“规范解”时，按混凝土规范表 7.2.4 确定，截面形式限于表中的截面形状。

截面宽度 b、截面高度 h
- b、h——分别为截面宽度、高度（mm）。
- 对于Ｔ形、倒Ｔ形、Ｉ形截面，b 为腹板宽度；对于箱形截面，b 为各肋宽度的总和；对于锥形、倒锥形基础横截面，b 为基础宽度；对于（三阶）阶梯形、倒阶梯形截面，b 为第一阶宽度。
受拉区翼缘宽度 b_f、受拉区翼缘高度 h_f
- b_f、h_f——分别为受拉区翼缘宽度、高度（mm）。
受压区翼缘宽度 b_f'、受压区翼缘高度 h_f'
- b_f'、h_f'——分别为受压区翼缘宽度、高度（mm）。
圆形截面的直径 d
- d——圆形截面的直径（mm）。
环形截面的内径 d₁
- d₁——环形截面的内径（mm）。
端部高度 h₁
- h₁——端部高度（mm），对于阶梯形或倒阶梯形截面，则为第一阶高度。
顶部宽度 b₁
- b₁——锥形、倒锥形基础横截面的顶部宽度（mm）。
第二阶宽度 b₂、第二阶高度 h₂
- b₂、h₂——分别为第二阶宽度、高度（mm）。
第三阶宽度 b₃、第三阶高度 h₃
- b₃、h₃——分别为第三阶宽度、高度（mm）。
