过梁　　（GB 50003－2001）、（GB 50010－2002）

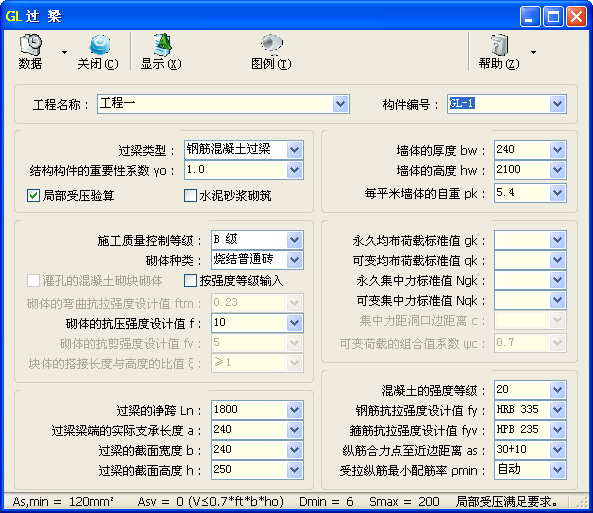

子程序界面

更新

• 本子程序界面的原始数据可在取代的更新子程序中打开。

• 点击本子程序界面左上角“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本中打开”，子程序界面的原始数据将在更新的【过梁】子程序中打开。

• 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

• 摘要：计算钢筋混凝土过梁、钢筋砖过梁、砖砌平拱的内力及配筋，可验算梁端局部受压。

• 编制依据

  • 《砌体结构设计规范》GB 50003－2001，以下简称“砌体规范”；

  • 《混凝土结构设计规范》GB 50010－2002，以下简称“混凝土规范”。

过梁类型

• 过梁类型

  • 可选择“钢筋混凝土过梁”“钢筋砖过梁”“砖砌平拱”等。

• □水泥砂浆砌筑

  • 当砌体用水泥砂浆砌筑时，对砌体规范第 3.2.2 条表 3.2.2 中数值，砌体强度设计值的调整系数取 γ_a＝0.8。

材料强度

• 施工质量控制等级

  • 根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别。“施工质量控制等级”可选择“B 级”“C 级”。

  • 配筋砌体不允许采用 C 级。

• 砌体种类

  • 可选择“烧结普通砖”“烧结多孔砖”“蒸压灰砂砖”“蒸压粉煤灰砖”“混凝土砌块”“毛石”等。

• □灌孔的混凝土砌块砌体

  • 当“砌体种类”为“混凝土砌块”时，可选择是否为灌孔的混凝土砌块砌体。

• □按强度等级输入

  • 当勾选“□按强度等级输入”时，可输入“块体的强度等级”“砂浆的强度等级”等参数，由程序自动计算相应的砌体的强度设计值。

• 砌体的弯曲抗拉强度设计值 f_tm

  • f_tm——沿砌体灰缝截面破坏时砌体的弯曲抗拉强度设计值（沿灰缝）（MPa）。

• 砌体的抗压强度设计值 f

  • f——砌体的抗压强度设计值（MPa）。

• 灌孔砌体的抗压强度设计值 f_g

  • f_g——灌孔砌体的抗压强度设计值（MPa）。

• 砌体的抗剪强度设计值 f_v

  • f_v——沿砌体灰缝截面破坏时砌体的抗剪强度设计值（MPa）。

• 块体的搭接长度与高度的比值 ξ

  • ξ——块体的搭接长度与高度的比值。

  • 对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于 1 时，其轴心抗拉强度设计值 f_t 和弯曲抗拉强度设计值 f_tm 应按砌体规范第 3.2.2 条表 3.2.2 中数值乘以搭接长度与块体高度比值 ξ 后采用。

过梁尺寸

• 过梁的净跨 L_n

  • L_n——过梁的净跨（mm）。

• 过梁梁端的实际支承长度 A

  • a——过梁梁端的实际支承长度（mm）。

• 过梁的截面宽度 b

  • b——过梁的截面宽度（mm）。

  • 当“过梁的截面宽度 b”大于“墙体厚度 b_w”，局压验算时，砌体规范公式（5.2.4-4）中的 b 取 b_w。

• 过梁的截面高度 h

  • h——过梁的截面高度（mm）。

墙体尺寸

• 墙体厚度 b_w

  • b_w——墙体厚度（mm）。

  • 可输入数值或“b”。当输入字母“b”时，表示 b_w 与过梁的截面宽度 b 相同。

• 墙体高度 h_w

  • h_w——墙体高度（mm）。

• 每平米的墙体自重 p_k

  • p_k——每平米的墙体自重标准值（kN/m²）。

梁上荷载

• 永久均布荷载标准值 g_k

  • g_k——由梁、板传来的永久均布荷载标准值（kN/m）。

• 可变均布荷载标准值 q_k

  • q_k——由梁、板传来的可变均布荷载标准值（kN/m）。

• 永久集中力标准值 N_gk

  • N_gk——由梁传来的永久集中力标准值（kN）。

• 可变集中力标准值 N_qk

  • N_qk——由梁传来的可变集中力标准值（kN）。

• 集中力距洞口边距离 c

  • c——集中力距洞口左侧边的距离（mm）。

• 可变荷载的组合值系数 ψ_c

  • ψ_c——可变荷载（效应）的组合值系数。

钢筋、混凝土

• 纵筋合力点至近边距离 A_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 单排纵筋情况下：a_s＝c＋0.5d＝c＋r
    式中：c——混凝土保护层厚度（mm）；
    　　  d——纵筋直径（mm）；
    　　  r——纵筋半径（mm）。

• 最小配筋率 ρ_min

  • ρ_min——一侧受拉纵筋最小配筋率（％）。

  • 当 ρ_min 输入数值时，取输入值。

  • 当输入“自动”时，取 0.2 和 45f_t/f_y 二者中的较大值。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv

材料强度等级
砌体的抗压强度设计值
砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值
调整系数 γ_a

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID038。

• 功能编号：FUN027。

• 发布版本：V2003.04.0687，发布日期：2003-01-16。

• 被取代：MID090。
