基本组合值

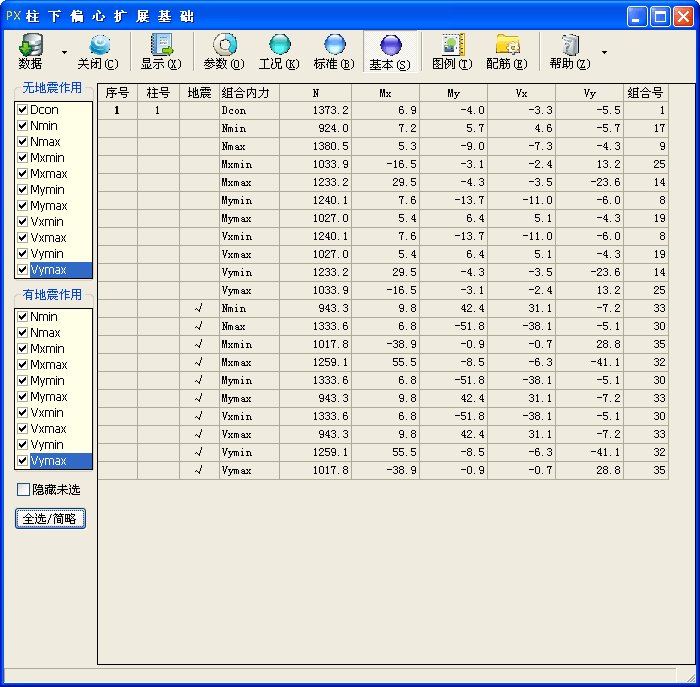

子程序界面（基本）

设置

• 输入基本组合值

  • 当“荷载输入”为“各工况下内力标准值”时，不需要用户输入数据，表格中显示的各组控制内力为程序按作用效应基本组合的计算结果。

  • 当“荷载输入”为“标准及基本组合值”时，用户在相应的单元格中输入若干组按作用效应基本组合的控制内力。

• 在子程序界面左侧“无地震作用”“有地震作用”两个列表框中勾选需要验算的、按作用效应基本组合时的控制内力，未勾选的控制内力不进行验算。

• 下列情况下，程序对组合号相同的控制内力不进行重复计算：

  • 当“荷载输入”为“各工况下内力标准值”；

  • 当“荷载输入”为“标准及基本组合值”，且勾选“□读取外接计算程序的柱底内力”。

• 无地震作用的控制内力

  • 当勾选“□区分弯矩、剪力的正负极值”时，控制内力有 D_con、N_min、N_max、M_xmin、M_xmax、M_ymin、M_ymax、V_xmin、V_xmax、V_ymin、V_ymax 等十一组。

  • 当未勾选“□区分弯矩、剪力的正负极值”时，控制内力有 D_con、N_min、N_max、M_xmax、M_ymax、V_xmax、V_ymax 等七组。

• 有地震作用的控制内力

  • 当勾选“□区分弯矩、剪力的正负极值”时，控制内力有 N_min、N_max、M_xmin、M_xmax、M_ymin、M_ymax、V_xmin、V_xmax、V_ymin、V_ymax 等十组。

  • 当未勾选“□区分弯矩、剪力的正负极值”时，控制内力有 N_min、N_max、M_xmax、M_ymax、V_xmax、V_ymax 等六组。

• □隐藏未选

  • 设置在界面表格和计算结果中是否隐藏未被勾选的控制内力。

  • 当勾选本项时，界面表格和计算结果中只显示被勾选的控制内力，但界面表格中总是显示每根柱第一行 D_con 控制内力。

  • 当未勾选本项时，界面表格和计算结果中显示全部的控制内力，包括列表框中未勾选、不进行验算的组合。

符号

• 控制内力组合符号（基本组合值）

  • D_con——由永久作用控制的轴向力绝对值最大的组合；

  • N_min、N_max——分别为轴向压力最小值、最大值的组合；

  • M_xmin、M_ymin——分别为 X 向、Y 向弯矩最小值的组合，仅当勾选“□区分弯矩、剪力的正负极值”时显示输出；

  • M_xmax、M_ymax——分别为 X 向、Y 向弯矩最大值的组合，当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合；

  • V_xmin、V_ymin——分别为 X 向、Y 向剪力最小值的组合，仅当勾选“□区分弯矩、剪力的正负极值”时显示输出；

  • V_xmax、V_ymax——分别为 X 向、Y 向剪力最大值的组合，当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合。
