柱斜截面受剪承载力 　 （GB 50010－2002）

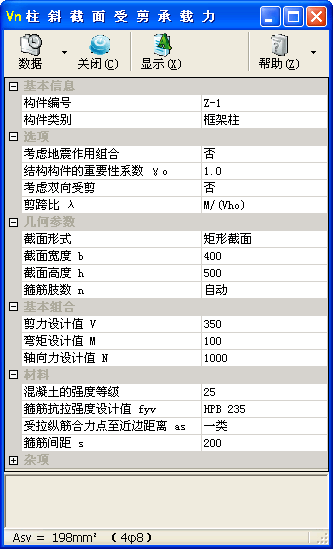

子程序界面

更新

• 本子程序原始参数数据，可导入替换该程序的新版子程序读取使用。

• 操作步骤：点击本子程序界面左上角“数据”按钮旁的下拉箭头，选择“在更新版本中打开”，即可将现有数据导入新版【柱斜截面受剪承载力】子程序。

• 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

• 摘要：适用于矩形、T形、工形、圆形截面的偏心受压或受拉构件斜截面受剪承载力计算。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2002；

  • 《建筑抗震设计规范》GB 50011－2010；

  • 《高层建筑混凝土结构技术规程》JGJ 3－2002。

选项

• 考虑地震作用组合

  • 设置输入的基本组合值是否考虑地震作用参与组合。

• 考虑双向受剪

  • 设置是否考虑双向受剪。

  • 当考虑双向受剪时，限制条件为轴向压力作用下矩形截面的钢筋混凝土框架柱。

• 剪跨比 λ

  • λ——计算截面的剪跨比。

  • 可输入具体数值或“M/(Vho)”“Hn/(2ho)”。当选择“M/(Vho)”时，剪跨比取 M/（Vh₀）；当选择“Hn/(2ho)”时，对于单向受剪，剪跨比取 H_n/（2h₀），对于双向受剪，X、Y 两方向剪跨比分别取 H_nx/（2h₀）、H_ny/（2h₀）。

  • 计算截面的剪跨比应按下列规定取用：

    • 对各类结构的框架柱，宜取 λ＝M/（Vh₀）；对框架结构中的框架柱，当其反弯点在层高范围内时，可取 λ＝H_n/（2h₀）；当 λ＜1 时，取 λ＝1；当 λ＞3 时，取 λ＝3；此处，M 为计算截面上与剪力设计值 V 相应的弯矩设计值，H_n 为柱净高。

    • 对其他偏心受压构件，当承受均布荷载时，取 λ＝1.5；当承受符合《混凝土结构设计规范》GB 50010－2002 第 7.5.4 条规定的集中荷载时，取 λ＝a/h₀，当 λ＜1.5 时，取 λ＝1.5；当 λ＞3时，取 λ＝3；此处，a 为集中荷载至支座或节点边缘的距离。

几何参数

• 截面形式

  • “截面形式”可选择“矩形截面”“T形截面”“工形截面”“圆形截面”。

  • 圆形截面的偏心受压构件在计算其斜截面受剪承载力时，相应公式中的截面宽度 b 和截面有效高度 h₀ 分别以 1.76r 和 1.6r 代替，此处，r 为圆形截面的半径。

• 截面宽度 b

  • b——截面宽度（mm）。默认为沿 X 向尺寸。“T形截面”“工形截面”为腹板宽度。

• 截面高度 h

  • h——截面高度（mm）。默认为沿 Y 向尺寸。当不考虑双向受剪时，h 为验算方向的高度。

• 柱净高 H_n

  • H_n——柱净高（mm）。

• 柱净高 H_nx

  • H_nx——与剪力设计值 V_x 相应的柱净高（mm）。

• 柱净高 H_ny

  • H_ny——与剪力设计值 V_y 相应的柱净高（mm）。

• 箍筋肢数 n

  • n——配置在同一截面内验算方向箍筋的肢数。

• 两方向箍筋肢数 n_x, n_y

  • n_x, n_y——配置在同一截面内的水平、垂直方向（分别平行于 X、Y 轴方向）的箍筋肢数。

  • 水平方向箍筋肢数 n_x

    • n_x——水平方向（平行于 X 轴方向）的箍筋肢数。

  • 垂直方向箍筋肢数 n_x

    • n_y——垂直方向（平行于 Y 轴方向）的箍筋肢数。

基本组合

• 剪力设计值 V

  • V——剪力设计值（kN）。

• 剪力设计值 V_x

  • V_x——X 轴方向的剪力设计值（kN），对应的截面有效高度为 b₀，截面宽度为 h。

• 剪力设计值 V_y

  • V_y——Y 轴方向的剪力设计值（kN），对应的截面有效高度为 H₀，截面宽度为 b。

• 集中荷载作用点至支座的距离 a

  • a——集中荷载作用点至支座的距离（mm）。

• 弯矩设计值 M

  • M——与剪力设计值 V 相应的弯矩设计值（kN·m）。

• 弯矩设计值 M_x

  • M_x——X 轴方向的与剪力设计值 V_y 相应的弯矩设计值（kN·m）。

• 弯矩设计值 M_y

  • M_y——Y 轴方向的与剪力设计值 V_x 相应的弯矩设计值（kN·m）。

• 轴向力设计值 N

  • N——与剪力设计值 V 相应的轴向力设计值（kN）。当为压力时输入正值，当为拉力时输入负值。

  • 当“构件类别”为“其他”时，本输入框可用。

• 轴向压力设计值 N

  • N——与剪力设计值 V 相应的轴向压力设计值（kN）。

  • 当“构件类别”为“框架柱”时，本输入框可用。

材料

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 当 a_s 输入为“一类”“二a类”等环境类别时，默认的纵筋直径 d＝20mm。

  • 更多详细信息请参阅本帮助手册的“受拉纵筋合力点至近边距离 a_s”。

• 箍筋间距 s

  • s——沿构件长度方向的箍筋间距（mm）。

  • 输入范围：50≤S≤1000。

相关页

工程名称
构件编号
计算结果第一层编号
结构构件的重要性系数 γ₀
混凝土的强度等级
箍筋抗拉强度设计值 f_yv
受拉纵筋合力点至近边距离 a_s
钢筋弹性模量 E_s

模块信息

• 子程序编号：MID053。

• 功能编号：FUN038。

• 发布版本：V2006.06.1549，发布日期：2006-06-01。

• 被取代：MID099。
