梁 内 折 角 配 筋 　 （GB 50010－2010）

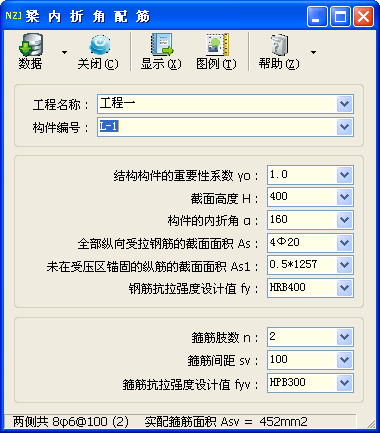

子程序界面

更新

• 本子程序原始参数数据，可导入替换该程序的新版子程序读取使用。

• 操作步骤：点击本子程序界面左上角“数据”按钮旁的下拉箭头，选择“在更新版本中打开”，即可将现有数据导入新版【梁内折角配筋】子程序。

• 本子程序被取代的主要原因是《混凝土结构通用规范》GB 55008－2021 自 2022 年 4 月 1 日起实施。

技术条件

• 摘要：计算梁内折角处于受拉区时需增设的箍筋面积、规格及布置范围。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版）。

计算参数

• 截面高度 H

  • H——截面高度（mm）。

• 构件的内折角 α

  • α——构件的内折角（°）。

• 全部纵向受拉钢筋的截面面积 A_s

  • A_s——全部纵向受拉钢筋的截面面积（mm²）。

• 未在受压区锚固的纵筋的截面面积 A_s1

  • A_s1——未在受压区锚固的纵筋的截面面积（mm²）。

• 箍筋肢数 n

  • n——箍筋肢数。

• 箍筋间距 s_v

  • s_v——沿构件长度方向的箍筋间距（mm）。

  • 输入值范围：输入值不应小于 50mm，且不大于 1000mm。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv

图例

• 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

• 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

模块信息

• 子程序编号：MID094。

• 功能编号：FUN023。

• 发布版本：V2011.03.1989，发布日期：2011-07-01。

• 取代：MID033。

• 被取代：MID170。
