附 加 横 向 钢 筋   (GB 50010-2010)

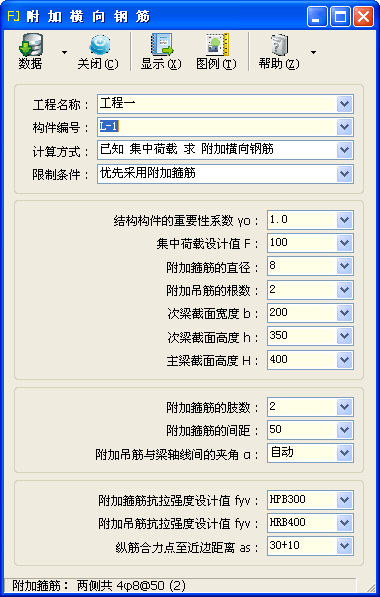

子程序界面

更新

  • 本子程序被取代的主要原因是发布采用属性框界面的新版本。

技术条件

  • 摘要:由集中荷载计算附加横向钢筋(箍筋、吊筋),或由附加横向钢筋计算所能承担的集中荷载。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版);

    • 《混凝土结构通用规范》GB 55008-2021。

计算参数

  • 计算方式

    • 选择正算或反算的计算方式,可选择“已知 集中荷载 求 附加横向钢筋”“已知 附加横向钢筋 求 集中荷载”。

  • 限制条件

    • 选择计算的限制条件,可选择“优先采用附加箍筋”“仅 采用附加箍筋”“仅 采用附加吊筋”等。

    • 当选择“优先采用附加箍筋”时,优先使用附加箍筋承担集中荷载 F,在长度 s 为 2h1+3b的范围内尽可能设置箍筋,如果承载力不足,再考虑附加吊筋承担。

  • 集中荷载设计值 F

    • F——相应于荷载效应基本组合时,作用在梁的下部和梁截面高度范围内的集中荷载设计值(kN)。

  • 附加箍筋的根数、直径每侧各

    • 输入设置在集中荷载两侧附加箍筋每侧的根数,以及箍筋的直径。

    • 输入格式

      • 依次输入箍筋根数、钢筋符号、箍筋直径。钢筋符号可以是以下字符之一,“”“”“φ”“Φ”“ ”(空格) 等,如“28”“310”“2 12”“12”“8”等。

      • 当输入为“Φ12”“8”等省略钢筋根数方式时,根数按单根计。

  • 附加吊筋的根数、直径

    • 输入设置在集中荷载处附加吊筋的根数与直径。

    • 输入格式,同附加箍筋的根数、直径的输入方式。

  • 次梁截面宽度 b次梁截面高度 h

    • b、H——分别为次梁截面宽度、高度(mm)。

  • 主梁截面高度 H

    • H——主梁截面高度(mm)。

  • 附加吊筋与梁轴线间的交角 α

    • α——附加吊筋与梁轴线间的交角(°)。

    • 当输入“自动”时,根据主梁截面高度 H 是否大于 800mm,α 分别取 60°(大于 800mm)、45°(不大于 800mm)。

  • 附加箍筋抗拉强度设计值 fyv附加吊筋抗拉强度设计值 fyv

  • 纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。




模块信息

  • 子程序编号:MID169。

  • 功能编号:FUN025。

  • 发布版本:V2021.08.2608,发布日期:2021-11-14。

  • 取代:MID093。

  • 被取代:MID199。
